Источники питания AC/DC с расширенным диапазоном рабочей температуры для промышленной электронной аппаратуры

Источники питания AC/DC с расширенным диапазоном рабочей температуры для промышленной электронной аппаратуры

Компания XP Power aнонсировала выпуск источников питания AC/DC серии LCS с конвекционным отводом тепла, выполненных в металлическом корпусе – конкурентоспособного решения для промышленной радиоэлектронной аппаратуры и технологического оборудования.

Отличительными особенностями устройств серии LCS являются:

  • регулировка выходного напряжения;
  • светодиодная индикация состояния источника питания (ON – включен);
  • защита от перегрузки по току, перенапряжения на выходе;
  • защита от короткого замыкания;
  • небольшая потребляемая мощность при работе в дежурном режиме.

Типичные области применения для источников питания LCS – это системы безопасности, управление освещением, системы управления в интеллектуальных домах или офисах, торговые автоматы.

Серия LCS35 мощностью 35 Вт включает одноканальные модели с выходными напряжениями 5, 12, 15, 24 В. Серии LCS50, LCS75 и LCS100 предлагают наборы из шести выходных напряжений: 5, 12, 15, 24, 36, 48 В; напряжение регулируется в диапазоне ±10% от номинального значения установленным на плате переменным резистором. Источники питания поддерживают режим холостого хода c входной мощностью не более 0,3 Вт.

Все модели предназначены для работы от сети переменного тока в диапазоне от 85 до 264 В с понижением выходной мощности при напряжениях менее 100 В, обеспечивают стойкость к воздействию импульсов напряжения с амплитудой 300 В длительностью 5 секунд, а также соответствуют требованиям к перенапряжению стандарта EN61558 category III при прямом подключении к первичной сети. Электрическая прочность изоляции составляет между первичными и вторичными цепями 4 кВ (по переменному току), между первичной цепью и землёй 2 кВ и между вторичной цепью и землёй 1,25 кВ. В качестве альтернативы возможна работа от сети постоянного напряжения в диапазоне от 120 до 373 В.

Вход защищён встроенным предохранителем, установленным в проводе фазы. По требованиям к электромагнитной совместимости модули питания соответствуют требованиям стандартов EN55032 Class B к кондуктивным помехам и помехоэмиссии, стандарта EN61000-3-2 к коэффициенту мощности. По электрической безопасности устройства соответствуют стандарту UL/EN62368-1 для оборудования информационной техники.

Диапазон рабочей температуры от -30 до +70°C. Среднее время наработки до отказа, рассчитанное по военному справочнику MIL-HDBK-217F для условий работы в стационарном оборудовании при температуре корпуса +25°C составляет более 300 000 часов.

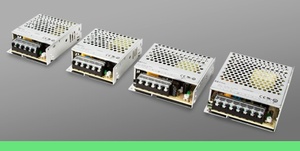

Корпус состоит из алюминиевого шасси с вентилируемой крышкой из оцинкованной стали. Габаритные размеры корпусов серий LCS35 и LCS50: 99 × 82 × 30 мм, вес 180 г; модулей серии LCS75: 99 × 97 × 30 мм, вес 220 г; серии LCS100: 129 × 97 × 30 мм, вес 305 г (модель с выходом 5 В имеет вес 350 г). Входные и выходные клеммы защищены крышкой. В качестве опции можно заказать защиту печатной платы конформным покрытием.
