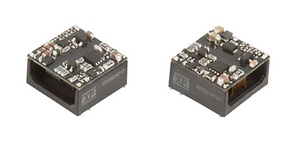

Компания XP Power объявила о начале выпуска 2-ваттных преобразователей напряжения серии ISV02 в открытом корпусе формата DIP12 для поверхностного монтажа, обеспечиваемая электрическая прочность изоляции — 3000 В является более высокой по сравнению с 1500 В обычно характерной для изделий подобного класса.
Серия ISV02 включает модели с двумя диапазонами входного напряжения: от 4,5 до 18 В, от 9 до 36 В. Предлагаются одноканальные модели со стабилизированными выходными напряжениями 5, 12, 15 В и две двухканальные модели с выходными напряжениями ±12 и ±15 В. Двухканальные модели могут быть использованы также для формирования напряжения 24 и 30 В. Модули преобразователей напряжения обладают функцией дистанционного включения/выключения.
Отвод тепла с поверхности преобразователей напряжения серии ISV02 осуществляется конвекцией, при этом работа при полной мощности возможна в диапазоне температур от – 40 до +75ºС. В дежурном режиме на входе протекает небольшой ток 3 мА.
Корпус выполнен из пластика черного цвета с классом возгораемости UL94V-0. Лёгкая открытая конструкция имеет вес 2 г, корпус форм-фактора DIP12 для поверхностного монтажа имеет габариты 14,65 × 14,4 × 8,95 мм. Поставляются преобразователи в тубусах (30 штук в упаковке) или лентах /бобинах (200 штук в упаковке).
Электрическая прочность изоляции между первичными и вторичными цепями 3000 В. Модули снабжены защитой от пониженного входного напряжения и короткого замыкания.
Модули преобразователей напряжения серии ISV02 соответствуют требованиям следующих стандартов:
-
EN55032 Class A – устанавливает требования к уровню кондуктивных помех и помех излучения при установленных внешних фильтрующих компонентах;
-
EN61000-4-2,3,4,5,6,8 — определяет требования к стойкости к воздействию импульсных напряжений;
-
требования к безопасности определяются стандартами UL/cUL/IEC/EN60950-1 и 62368-1.
Среднее значение между отказами (MTBF), рассчитанное по стандарту MIL-HDBK-217F при эксплуатации в стационарном наземном оборудовании при температуре корпуса +25ºС, составляет более 890 000 ч.
Новые преобразователи серии ISV02 могут использоваться в широком ряде применений, где требуется повышенная электрическая прочность изоляции. Особенно рекомендуются для применения в портативном оборудовании, работающем от батарей, где они могут обеспечивать постоянное напряжение на нагрузке при различной степени состояния батарей.
