Новые источники питания компании XP Power для монтажа в шасси серии ECH450 разработаны специально для интеграции в самое компактное оборудование и с целью уменьшить до минимума размеры и максимально увеличить КПД.
Источники питания ECH450 имеют подтверждения безопасности для медицинского оборудования: с двумя средствами защиты пациентов (2 × MOPP) между первичной и вторичной цепью, одним средством защиты пациентов (1× MOPP) между первичной цепью и корпусом и одним средством защиты (1× MOPP) между вторичной цепью и корпусом. Это позволяет применять их в медицинских электрических изделиях типа BF.
Модули питания соответствуют требованиям стандарта IEC/UL/EN62368-1, обеспечивающие безопасность для IT- и промышленного оборудования.
Полная выходная мощность 450 Вт обеспечивается при принудительном воздушном охлаждении, мощность 250 Вт доступна при конвекционном отводе тепла.

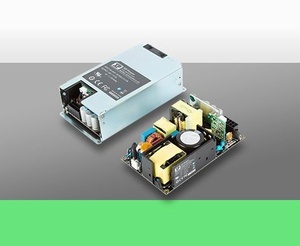

Устройства ECH450 выпускаются в четырёх конструктивных вариантах:
- открытый каркас для конвекционного охлаждения;
- с вентилируемым металлическим корпусом (опция – C);
- корпусированное исполнение (мощность 450 Вт) с встроенным вентилятором в торце корпуса (исполнение – EF);
- корпусированное исполнение (мощность 450 Вт) с вентилятором в верхней части крышки (исполнение – TF).
Предоставляется выбор из семи выходных каналов питающего напряжения постоянного тока: 12 В (37,5/20,5 A), 15 В (30/16,6 A), 19 В (23,7/13 A), 24 В (18,8/10,4 A), 36 В (12,5/6,9 A), 48 В (9,4/5,2 A) и 54 В (8,3/4,6 A)*.
*(8,3/4,6 A) – номинальное значение тока при принудительном воздушном охлаждении/конвекционном охлаждении с поддержкой режима холостого хода.
Каждый модуль также имеет дополнительный выходной канал 5 В/1 A для обеспечения дежурного режима и выходной канал 12 В/0,6 A для питания охлаждающего вентилятора для вариантов в исполнении открытый каркас и с установленной перфорированной крышкой (опция – C).
Типичное значение тока утечки 80/135 мкА. Впечатляющее значение КПД – до 95%, обеспечивается при входном напряжении 230 В и полной нагрузке, которое снижается на 2 или 3% при пониженном входном напряжении. Значение удельной мощности 21 Вт/дюйм3.
Вход дистанционного управления включением/выключением (On/Off) обеспечивает управление основным выходным каналом и снижает входную мощность до 210 мВт, когда команда активирована. Все модели оснащены защитой от короткого замыкания, перенапряжения, перегрузки по току и перегрева.
Все модели источников питания ECH450 предназначены для работы в диапазоне напряжений от 90 до 264 В с понижением выходной мощности при входных напряжениях ниже 100 В. Фазный и нейтральный провода защищены предохранителями F8A/250 В.
Диапазон рабочей температуры от -20 до +70˚C, полная мощность обеспечивается в диапазоне от -20 до +50˚C. Среднее значение времени между отказами (MTBF) составляет более 300 000 ч, рассчитанное по стандарту MIL-HDBK-217F для температуры +25ºC в условиях применения в стационарном наземном оборудовании.
Модули для применения в IT-устройствах и промышленном оборудовании способны работать на высотах до 5 000 м, для медицинской техники — до 4 000 м.
Электрическая прочность изоляции между первичной и вторичной цепью 4 000 В, между первичной цепью и корпусом 1 500 В, между вторичной цепью и корпусом 1 500 В.
Устройства серии ECH450 соответствуют требованиям следующих стандартов:
- EN55011/EN55032 Class B по уровню генерируемых кондуктивных помех и помех излучения;
- IEC 60601-1-2 издание 4 2014 по стойкости медицинского оборудования к электромагнитным помехам;
- EN61204-3 по стойкости IT-оборудования (ITE) к воздействию импульсных помех.
Обеспечение безопасности гарантируется соответствием требованиям стандартов: CB IEC60950-1-1, IEC62368-1 (ITE); UL60950-1, UL62368-1 (ITE); CB EN60601-1 (медицинский); UL ES60601-1 и CSA22.2 No. 606601-1:08 (медицинский); UL ES60601-1 (медицинский) и TUV EN60601-1 (медицинский).
Габаритные размеры и вес:
- корпус типа открытый каркас 127×76,2×40 мм, вес 390 г;
- корпусированное исполнение (-C) и с установленным вентилятором (-TF) имеет габаритные размеры 127×86,6×50 мм, вес исполнения “–С” 570 г, исполнения “–TF” — 585 г;
- вариант в исполнения ”–EF” 148,2×80×40,6 мм, вес 660 г.
Компактные источники питания серии ECH450 достигают уровня кондуктивных помех EN55011/32 Level B. Наряду с этим они обеспечивают очень низкие токи утечки, что делает их подходящими для широкого спектра применений в здравоохранении, информационных технологиях и промышленной автоматизации.
