XMTI (Xi’an Microelectronics Technology Institute — Сианьский технологический институт микроэлектроники) предлагает обширный ряд микросхем линейных регуляторов напряжения с низким падением напряжения на регулирующем элементе, а также трёхвыводных линейных регуляторов.
В соответствии с областями применения предлагаются радиационно‑стойкие модели и серии для общепромышленного применения.
Диапазон входного напряжения устройств серий W78XX, W79XX может достигать значений
Диапазон выходного напряжения может достигать значений 1,22–18 В. Максимальное значение выходного тока — до 7,5 А.
Микросхемы обеспечивают постоянное напряжение для нагрузки и снабжены обширным набором сервисных функций:
- вход для внешнего управления включением;
- защита от перегрузки по току;
- перенапряжения и перегрева.
Модели серий W78XX, W79XX производятся по высоковольтной биполярной технологии и имеют широкий диапазон входного напряжения.

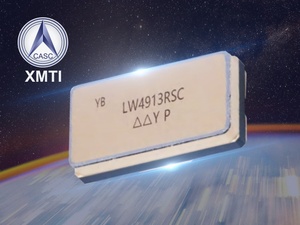

Интегральные микросхемы серий LW4913/LW7913 являются радиационно‑стойкими регуляторами напряжения с повышенными рабочими характеристиками. Выпускаются в разнообразных керамических корпусах и предназначены для применения в условиях воздействия ионизирующих излучений космического пространства.
Семейство LPS производится по БиКМОП‑технологии и разработано для предоставления законченного решения по управлению электропитанием для цифровых сигнальных процессоров, ASIC, FPGA и цифровых применений. Разнообразные свойства, такие как точность, быстрая переходная характеристика, входы схемы управления для ручного сброса и сброс по включению питания, функция внешнего включения, обеспечивают законченное системное решение.
Микросхемы выпускаются в соответствии с требованиями национальных стандартов:
- Q/QJA20084A‑2017 «General Specification of Semiconductor Integrated Circuits for Space Application. Standard Requirements for Electronic Components in Aerospace Unique Project»;
- GJB597B‑2012 QZJ840615 «General for Semiconductor Integrated Circuits»;
- QZJ840615 «General for Semiconductor Integrated Circuits. General Specification for Semiconductor Integrated Circuits».
Гарантируются уровни качества YB, YC, B и G.
Технические характеристики серийно выпускаемых моделей регуляторов напряжения
|
Номер |
Заказной номер |
Диапазон входного напряжения VIN , |
Диапазон выходного напряжения VOUT , |
Выходной ток (макс.), |
Вход управления EN |
Стойкость по дозе, |
Стойкость к одиночным эффектам (SEL), |
Корпус |
Уровень качества |
Промышленный аналог |
|
1 |
LPS70302 С двумя регулируемыми выходами, низкое падение напряжения |
VIN1 : 2,8 ~ 5 |
VOUT1 : |
LDO1: 1.0 |
Есть |
— |
— |
CSOP24K |
YB, YC, B/K+, В, G |
TPS70302 |
|
2 |
LPS70345 С двумя регулируемыми выходами, низкое падение напряжения |
VIN1 : 4,3 ~ 5 VIN2 : 2,7 ~ 5 |
VOUT1 : 3,3 VOUT2 : 1,2 |
LDO1: 1.0 LDO2: 2.0 |
Есть |
— |
— |
CSOP24G |
B/K, В, G |
TPS70345 |
|
3 |
LPS75318 1,5A LDO-регулятор c быстрым откликом |
2,8 ~ 5,5 |
1,8 |
1,5 |
Есть |
— |
— |
CSOP18A |
B/K, G |
TPS75318 |
|
4 |
LPS75333 1,5A LDO-Регулятор c быстрым откликом |
4,3 ~ 5,5 |
3,3 |
1,5 |
Есть |
— |
— |
CSOP18A |
B/K, G |
TPS75333 |
|
5 |
LW2941 Радиационно-стойкий LDO-регулятор |
7 ~ 26 |
5 ~20 |
1 |
Есть |
100 к |
— |
CSO16 |
YB, YC, B |
LM2941 |
|
6 |
LW4913 Радиационно-стойкий, регулируемый, с положительным выходом |
3 ~ 12 |
1,23 ~9 |
3 |
Есть |
100 к |
75 |
SM147 |
YB, YC, B |
RHFL4913SCA-07V |
|
7 |
LW7913A Радиационно-стойкий, регулируемый, с отрицательным выходом |
VINH = 0, -12 ~ -3,7 |
(-1,22 ~- 9) |
3 |
Есть |
100 к |
75 |
SM147 |
YB, YC, B |
RHFL7913SCA-03V |
|
8 |
LPS73HD318 Двухвыходной LDO-регулятор |
VIN1 : 4,3 ~ 8 VIN2 : 3,5 ~ 8 |
VOUT1 : 3,3 VOUT2 : 1,8 |
LDO1: 0,75 LDO2: 0,75 |
Есть |
— |
— |
CSOP28K |
B/K+ |
TPS73HD318 |
|
9 |
LPS79118 1,5 A LDO-регулятор с низким уровнем шумов, высоким PSRR |
2,8 ~ 5,5 |
1,8 |
0,1 |
Есть |
— |
— |
LCC05 |
B |
TPS79118 |
|
10 |
LW2941 Радиационно-стойкий LDO-регулятор |
7 ~ 26 |
5 ~ 20 |
1 |
Есть |
100 к |
— |
TO-253-5-TS |
H |
LM2941 |
|
11 |
LW6000 Радиационно-стойкий регулируемый,с положительным выходом |
2,5 ~ 12 |
1,24 ~ 9 |
2 |
Есть |
100 к |
75 |
QF0710-16 |
YB, YC, B |
RHFL6000A |
|
12 |
LW4913-1.5RTC Радиационно-стойкий, с положительным выходом |
3 ~ 12 |
1,5 |
3 |
Нет |
100 к |
75 |
TO-257 |
YB, YC, B |
RHFL4913ESY15-03V |
|
13 |
LW4913-2.5RTC Радиационно-стойкий, с положительным выходом |
2,5+VD ~ 12 |
2,5 |
3 |
Нет |
100 к |
75 |
TO-257 |
YB, YC, B |
RHFL4913ESY25-03V |
|
14 |
LW4913-3.3RTC Радиационно-стойкий, с положительным выходом |
3,3+VD ~ 12 |
3,3 |
3 |
Нет |
100 к |
75 |
TO-257 |
YB, YC, B |
RHFL4913ESY33-03V |
|
15 |
LW4913-5.0RTC Радиационно-стойкий, с положительным выходом |
5+VD ~ 12 |
5 |
3 |
Нет |
100 к |
75 |
TO-257 |
YB, YC, B |
RHFL4913ESY50-03V |
|
16 |
LW4913-1.5RSC Радиационно-стойкий, с положительным выходом |
3 ~ 12 |
1,5 |
3 |
Нет |
100 к |
75 |
SM19G |
YB, YC, B |
RHFL4913S15-03V |
|
17 |
LW4913-2.5RSC Радиационно-стойкий, с положительным выходом |
2,5+VD ~ 12 |
2,5 |
3 |
Нет |
100 к |
75 |
SM19G |
YB, YC, B |
RHFL4913S25-03V |
|
18 |
LW4913-3.3RSC Радиационно-стойкий, с положительным выходом |
3,3+VD ~ 12 |
3,3 |
3 |
Нет |
100 к |
75 |
SM19G |
YB, YC, B |
RHFL4913S33-03V |
|
19 |
LW4913-5.0BRSC Радиационно-стойкий, с положительным выходом |
5+VD ~ 12 |
5 |
3 |
Нет |
100 к |
75 |
SM19G |
YB, YC, B |
RHFL4913S50-03V |
|
20 |
LS883-CH LDO-регулятор, радиационно-стойкий, с положительным выходом /td> |
6 ~ 9 |
Фиксированное: 5 или регулируемое 1,25 ~ 8,5 |
0,2 |
Есть |
30 к |
75 |
DIP08 |
YB, YC, |
MAX883 |
|
21 |
LS883-CN LDO-регулятор, с положительным выходом |
6 ~ 11,5 |
Фиксированное: 5 или регулируемое 1,25 ~ 8,5 |
0,2 |
Есть |
— |
— |
DIP08 |
B |
MAX883 |
Технические характеристики перспективных моделей регуляторов напряжения
|
Номер |
Заказной номер |
Диапазон входного напряжения VIN , |
Диапазон выходного напряжения VOUT , |
Выходной ток (макс.), |
Вход управления EN |
Стойкость по дозе, |
Стойкость к одиночным эффектам (SEL), |
Корпус |
Уровень качества |
Промышленный аналог |
|
1 |
LP1706-3.3 LDO-регулятор |
4,3 ~ 5,5 |
3,3 |
1 |
Есть |
— |
— |
CSOP8 |
B |
ADP1706ARDZ-3.3 |
|
2 |
LPS79601 LDO-регулятор |
2,7 ~ 5,5 |
1,2 ~ VIN - VD |
1 |
Есть |
— |
— |
LCC08BA |
B |
TPS79601 |
|
3 |
LP1708 LDO-регулятор |
2,5 ~ 5,5 |
0,8 ~ 5 |
1 |
Есть |
— |
— |
CSOP8 |
B |
ADP1708 |
|
4 |
L1592 |
3 ~ 6 |
0,8 ~ VIN - VD |
3 |
Есть |
— |
— |
CSOP8 |
B |
SC1592 |
|
5 |
LM7150 |
4,5 ~ 16 |
3,3 |
0,8 |
Есть |
100 к |
75 |
D08S2 |
B |
ADM7150 |
