Новые дисплеи созданы с применением одной из базовых технологий соединения кристаллов драйверов с выводами на стеклянной подложке дисплея: «кристалл на стекле» (COG – Chip On Glass). Эта конструкция представляет собой вариант размещения управляющей микросхемы непосредственно на подложке дисплея, что позволяет уменьшить его габариты и стоимость. Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах.
Дисплейные технологии, основанные на органических светодиодах (OLED), обладают такими преимуществами, как оптимальное потребление энергии и компактная конcтрукция. Высокий контраст новых дисплеев Raystar позволяет получить весьма качественное изображение, которое воспринимается как яркое и отчетливое.

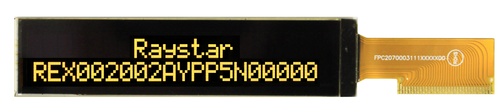

В качестве знакосинтезирующего контроллера в модулях REX002002A и REX002004C применяется микросхема драйвера SSD1311M1Z, которая формирует изображение символа на основе информации, содержащейся в ПЗУ знакогенератора, и реализует внешний интерфейс.
| Основные параметры | REX002002A | REX002004C |
| Организация | две строки по 20 символов | четыре строки по 20 символов |
| Яркость | 130 кд/м2 | |
| Контрастность | 2000:1 | |
| Габаритные размеры | 84,5 × 19,28 × 2,05 мм | 84,5 × 27,5 × 2,05 мм |
| Видимая область экрана | 75,52 × 13,52 мм | 72,42 × 22,82 мм |
| Рабочая площадь | 73,52 × 11,52 мм | 70,42 × 20,82 мм |
| Размер пиксела | 0,62 × 0,67 мм | 0,57 × 0,57 мм |
| Шаг пиксела | 0,65 × 0,70 мм | 0,60 × 0,60 мм |
| Размер знакоместа | 3,22 × 5,57 мм | 2,97 × 4,77 мм |
| Интерфейс |
|
|
| Коэффициент мультиплексирования строк | 1/64 | 1/32 |
| Диапазон рабочих температур | – 40…+80˚C | |
| Диапазон температур хранения | – 40…+80˚C | |
