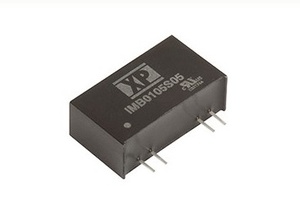

Серия IMB01 от XP Power – новое дополнение к ряду DC/DC–преобразователей для медицинского оборудования; включает устройства мощностью 1Вт с нестабилизированным выходным каналом.
IMB01 выполнены в очень компактном герметичном корпусе SIP7 и снабжены двумя средствами защиты пациента от поражения электрическим током (2×MOPP, Means of Patient Protection): усиленной изоляцией, выдерживающей напряжение 4 кВ переменного тока, очень маленьким током утечки на пациента - 2 мкА. Такие параметры требуются для применения в медицинском оборудовании типа BF, которое находится в намеренном контакте с пациентом, и CF – для прямого воздействия на сердце.
Высокоэффективные 1–ваттные преобразователи напряжения серии IMB01 характеризуются удельной мощностью 485 Вт/дм3 (7,8 Вт/дюйм3) и выпускаются с поддержкой трех диапазонов входного напряжения:
-
4,5…5,5 В (номинальное значение 5 В),
-
10,8…13,2 В (номинальное значение 12 В),
-
21,6…26,4 В (номинальное значение 24 В).
Преобразователи с конвекционным отводом тепла характеризуются широким рабочим температурным диапазоном от – 40 до +105ºC. Полная мощность обеспечивается при температурах до +85ºC. Имеется встроенная схема защиты от длительного короткого замыкания (КЗ) с восстановлением работы при устранении причины КЗ.
Пластиковый корпус с расположением выводов SIP7 герметизирован эпоксидным компаундом класса возгораемости UL94V-0; габаритные размеры: 22 × 12,5 × 7,5 мм.
Между входными и выходными цепями обеспечивается электрическая прочность изоляции 4 кВ, два средства защиты пациента при рабочем напряжении 300 В (переменный ток).
DC/DC-преобразователи IMB01 соответствуют требованиям следующих стандартов:
-
IEC/EN60601-1, CAN/CSA C22.2 No. 60601-1, ANSI/AMMI ES60601-1 (подтверждение безопасности);
-
уровень кондуктивных помех и помех излучения соответствует Class A стандарта EN55011 при установке минимального числа внешних фильтрующих компонентов;
-
EN60601-1-2 издание 4.0 2014, EN61000-4-2,3,4,5,6,8 — регламентируют стойкость к воздействию импульсных напряжений (с установленными внешними компонентами).
Среднее время между отказами (MTBF), рассчитанное по MIL-HDBK-217F для рабочей температуры + 25ºC при применении в стационарном наземном оборудовании, составляет 4,3 млн. ч.
Новая серия IMB01 предназначена для применения в различной медицинской технике, где их параметр защиты пациента – 2×MOPP в корпусе SIP7 предоставляет существенное преимущество перед большей частью конкурирующих преобразователей для медицинского оборудования, которые не достигают такого высокого уровня изоляции и очень низкого тока утечки.
