Европейский стандарт EN50155: Railway applications – Electronic Equipment used on rolling stock («Железные дороги. Электронное оборудование, применяемое на подвижном составе») устанавливает следующие требования к питающему напряжению – 24, 48, 72, 96 и 110 В постоянного тока, из которых наиболее часто используются 24, 48 и 110 В.
При этом необходима непрерывная работа без отклонения в диапазоне входных напряжений
Преобразователи с кратностью диапазонов входного напряжения 4:1 вполне обеспечивают это требование. В таблицах представлены модели DC/DC-преобразователей напряжения, поставляемых под торговой маркой Wibbow, с диапазонами входных напряжений 9-40 и 18-72 В, которые способны обеспечить работу в сетях постоянного тока 24, 36 и 48 В. Ряд мощностей: 10, 30, 60, 100, 250 и 400 Вт.

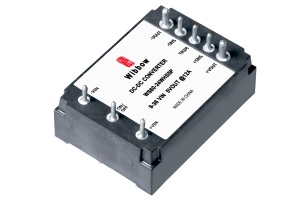

Модули выполнены в прочных, герметизированных компаундом алюминиевых корпусах. Для регулирования напряжения применяется метод широтно-импульсной модуляции с постоянной высокой рабочей частотой (до 330 кГц) и обратной связью по напряжению. Для обеспечения высокого КПД используется режим синхронного выпрямления. Повышение массогабаритной эффективности обеспечивает применение планарных силовых трансформаторов, выполненных с использованием магнитомягких ферритов, обладающих низкими объёмными удельными магнитными потерями.
Модули снабжены набором защит — от перегрузок, короткого замыкания, перегрева, пониженного и повышенного входного напряжения, повышенного выходного напряжения. Подстройка выходного напряжения позволяет корректировать его в пределах ±10%, выносная обратная связь по напряжению (для некоторых моделей) используется для компенсации падения напряжения на соединительных проводниках. Выключение внешним сигналом со стороны входа обеспечивает формирование программного включения отдельных модулей в соответствии с необходимым алгоритмом решения определённой задачи аппаратуры. Диапазон рабочих температур от -40 до +105°С (температурный класс H), но выпускаются также модули для работы в диапазоне температур от – 55 до +105°С (температурный класс M).
DC/DC–преобразователи устойчивы к переходным процессам и электростатическим разрядам. Для осуществления требования к источнику питания сохранять выходное напряжение на время 10 мс прерывания входного напряжения на входе преобразователей устанавливаются конденсаторы, заряжаемые входным напряжением. Необходимую для этого ёмкость конденсатора можно рассчитать, учитывая мощность преобразователя, КПД, номинальное значение входного напряжения и его минимальное значение. Для обеспечения работы в условиях «просадок» напряжения в момент пуска дизелей рекомендуется применение в системе электропитания импульсных конденсаторов сверхвысокой энергоемкости.
Номенклатура модулей для работы в диапазоне напряжений 9-40 В и их основные параметры
|
Заказной код |
Диапазон входного напряжения, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсации выходного напряжения (двойная амплитуда), мВ |
КПД, % |
Габариты, мм |
|
WI1120-28VHS3V3P |
9-40 |
3,3 |
20 |
6,1 |
<50 |
88 |
25,4×25,4×10,2 |
|
WI1120-28VHS5P |
9-40 |
5 |
30 |
6 |
<50 |
88 |
25,4×25,4×10,2 |
|
WI1120-28VHS12P |
9-40 |
12 |
30 |
2,5 |
<120 |
88 |
25,4×25,4×10,2 |
|
WI1120-28VHS24P |
9-40 |
24 |
30 |
1,25 |
<240 |
88 |
25,4×25,4×10,2 |
|
WI1120-28VHS28P |
9-40 |
28 |
30 |
1,07 |
<280 |
88 |
25,4×25,4×10,2 |
|
WI1120-28VHD12P |
9-40 |
±12 |
30 |
±1,25 |
<120 |
88 |
25,4×25,4×10,2 |
|
WI2160-24WHS5P |
9-36 |
5 |
60 |
12 |
<75 |
89 |
50,8×25,4×10,2 |
|
WI2160-24WHS12P |
9-36 |
12 |
60 |
5 |
<75 |
90 |
50,8×25,4×10,2 |
|
WI2160-24WHS28P |
9-36 |
28 |
60 |
2,14 |
<75 |
90 |
50,8×25,4×10,2 |
|
WI2160-24WHS50P |
9-36 |
50 |
60 |
1,2 |
<75 |
90 |
50,8×25,4×10,2 |
|
WINH6W6-24WHS3V3P |
9-36 |
3,3 |
6,6 |
2 |
<50 |
76 |
32×21×7 |
|
WINH6W6-24WHS5P |
9-36 |
5 |
10 |
2 |
<50 |
79 |
32×21×7 |
|
WINH6W6-24WHS12P |
9-36 |
12 |
10 |
0,83 |
<50 |
80 |
32×21×7 |
|
WINH6W6-24WHS15P |
9-36 |
15 |
10 |
0,87 |
<50 |
82 |
32×21×7 |
|
WINL30-24WHS5P |
9-36 |
5 |
30 |
6 |
<75 |
89 |
32×21×12 |
|
WINL30-24WHS12P |
9-36 |
12 |
30 |
2,5 |
<150 |
90 |
32×21×12 |
|
WINL30-24WHS15P |
9-36 |
15 |
30 |
2 |
<150 |
90 |
32×21×12 |
|
WINL30-24WHS24P |
9-36 |
24 |
30 |
1,25 |
<180 |
90 |
32×21×12 |
|
WINL30-24WHS48P |
9-36 |
48 |
30 |
0,63 |
<480 |
90 |
32×21×12 |
|
WINL30-24WHD5P |
9-36 |
±5 |
30 |
±3 |
<400 |
89 |
32×21×12 |
|
WINL30-24WHD12P |
9-36 |
±12 |
30 |
±1,25 |
<120 |
89 |
32×21×12 |
|
WINL30-24WHD15P |
9-36 |
±15 |
30 |
±1 |
<120 |
89 |
32×21×12 |
|
WIM30-24WHS3V3P-B |
9-36 |
3,3 |
30 |
9,1 |
<50 |
88 |
52,5×27×10,2 |
|
WIM30-24WHS5P-B |
9-36 |
5 |
30 |
6 |
<50 |
88 |
52,5×27×10,2 |
|
WIM30-24WHS12P-B |
9-36 |
12 |
30 |
2,50 |
<75 |
88 |
52,5×27×10,2 |
|
WIM30-24WHS15P-B |
9-36 |
15 |
30 |
2 |
<75 |
88 |
52,5×27×10,2 |
|
WIM30-24WHS24P-B |
9-36 |
24 |
30 |
1,25 |
<75 |
88 |
52,5×27×10,2 |
|
WIM30-24WHS5P-C |
9-36 |
5 |
30 |
6 |
<50 |
85 |
52,5×27×10,2 |
|
WIM30-24WHS12P-C |
9-36 |
12 |
30 |
2,50 |
<75 |
85 |
52,5×27×10,2 |
|
WIM30-24WHS15P-C |
9-36 |
15 |
30 |
2 |
<75 |
85 |
52,5×27×10,2 |
|
WIM30-24WHS24P-C |
9-36 |
24 |
30 |
1,25 |
<75 |
85 |
52,5×27×10,2 |
|
WIS60-24WHS5P |
9-36 |
5 |
60 |
12 |
<75 |
90 |
35,2×25×12,7 |
|
WIS60-24WHS12P |
9-36 |
12 |
60 |
5 |
<120 |
91 |
35,2×25×12,7 |
|
WIS60-24WHS15P |
9-36 |
15 |
60 |
4 |
<220 |
92 |
35,2×25×12,7 |
|
WIS60-24WHS28P |
9-36 |
28 |
75 |
2,68 |
<160 |
90 |
35,2×25×12,7 |
|
WIE100-28VHS5P |
9-40 |
5 |
100 |
20 |
<120 |
90 |
60,3 ×25,2×10 |
|
WIH125028VHS12PT |
9-40 |
12 |
250 |
20,8 |
<300 |
92 |
60,6 ×63,14,2×12,7 |
Номенклатура модулей для работы в диапазоне напряжений 18-72 В и их основные характеристики
|
Заказной код |
Диапазон входного напряжения, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсации выходного напряжения (двойная амплитуда), мВ |
КПД, % |
Габариты, мм |
|
WINL30-48WHS5P |
18-72 |
5 |
30 |
6 |
<100 |
90 |
32×21×12 |
|
WINL30-48WHS12P |
18-72 |
12 |
30 |
2,5 |
<100 |
90 |
32×21×12 |
|
WINL30-48WHS15P |
18-72 |
15 |
30 |
2 |
<100 |
90 |
32×21×12 |
|
WINL30-48WHS15P |
18-72 |
24 |
30 |
1,25 |
<200 |
90 |
32×21×12 |
|
WIM30-48WHS3V3P-B |
18-72 |
3,3 |
30 |
9,1 |
<50 |
88 |
52,5×27×10,2 |
|
WIM30-48WHS5P-B |
18-72 |
5 |
30 |
6 |
<50 |
88 |
52,5×27×10,2 |
|
WIM30-48WHS12P-B |
18-72 |
12 |
30 |
2,50 |
<75 |
88 |
52,5×27×10,2 |
|
WIM30-48WHS15P-B |
18-72 |
15 |
30 |
2 |
<75 |
88 |
52,5×27×10,2 |
|
WIM30-48WHS24P-B |
18-72 |
24 |
30 |
1,25 |
<75 |
88 |
52,5×27×10,2 |
|
WIS60-48WHS5P |
18-72 |
5 |
60 |
12 |
<150 |
89 |
35,2×25×12,7 |
|
WIH1400-28EHS12PT |
16-70 |
12 |
400 |
33,3 |
<300 |
94 |
60,6×63,14×12,7 |
|
WIH1400-28EHS28PT |
16-70 |
28 |
400 |
14,3 |
<400 |
94 |
60,6×63,14×12,7 |
Брошюру с основными параметрами других модулей преобразователей напряжения, предназначенных для промышленной электроники с высокими требованиями по надёжности, можно скачать по ссылке.
