DC/DC-преобразователи с расширенным диапазоном входного напряжения с кратностью диапазонов 4:1, 6:1, 8:1 используются в системах, где присутствуют значительные отклонения питающих напряжений.
Их применение также позволяет сократить номенклатуру применяемых модулей, так как появляется возможность установки одного и того же типа устройств в узлы аппаратуры, питающиеся от различающихся входных напряжений.
Однако расширение диапазона входного напряжения модулей приводит к снижению коэффициента полезного действия и снижению надёжности. Также требуется обеспечить лучший отвод тепла и использовать более эффективные входные фильтры для повышения электромагнитной совместимости. Во многих случаях возможно применение модулей питания со стандартными диапазонами входных напряжений с их 2-кратным изменением.
Компания Wibbow предлагает модули DC/DC-преобразователей напряжения для работы от сети постоянного тока с номинальным напряжением 48 В и изменением в установившемся режиме от 36 до 75 В, Подобные сети применяются в системах электропитания телекоммуникационной аппаратуры. Изделия способны выдерживать воздействие прямоугольных импульсов напряжения длительностью до 100 мс с амплитудой, превышающей максимальный порог напряжения примерно на 45%. Предлагаются модели с рядом мощностей 30, 200 и 600 Вт.
Общие технические параметры модулей с номинальным входным напряжением 48 В:
- фиксированная частота преобразования от 175 до 330 кГц (зависит от модели);
- нестабильность выходного напряжения по току и напряжению ±1%;
- обширный набор сервисных и защитных функций: защита от пониженного и повышенного входного напряжения, перегрузки по току и короткого замыкания, превышения выходного напряжения, перегрева, выключение внешним сигналом со стороны входа, подстройка выходного напряжения на величину ±10% от номинального значения выхода, внешняя обратная связь (для некоторых моделей), параллельное включение (для некоторых моделей);
- электрическая прочность изоляции 1500 В (постоянный ток);
- доступны варианты исполнения с диапазонами рабочих температур -55…+105°С (температурный класс M), -40...+105°С (температурный класс H), -40…+100°С (температурный класс T);
- электрические характеристики, габариты, расположение выводов и их функциональное назначение изделий серии WIH1600-48 идентичны параметрам модулей подгруппы Mil-COTS группы MilQor компании SynQor (США), например, модель WIH1600-48MS28PT аналогична по параметрам модели MCOTS-C-48-28-HZ-N-M.
Номенклатура и основные технические параметры серии WINL30-48
|
Заказной номер |
Входное напряжение, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсация выходного напряжения, мВ (от пика до пика) |
КПД, % |
Габариты, мм |
|
WINL30-48HS05P |
48 (36-75) |
5 |
30 |
6 |
< 100 |
92 |
32×21×12 |
|
WINL30-48HS24P |
48 (36-75) |
24 |
30 |
1,25 |
< 150 |
92 |
32×21×12 |
|
WINL30-48HD5P |
48 (36-75) |
±5 |
30 |
±3 |
< 120 |
92 |
32×21×12 |
|
WINL30-48HD12P |
48 (36-75) |
±12 |
30 |
±1,25 |
< 120 |
92 |
32×21×12 |
Номенклатура и основные технические параметры серии WIM30-48
|
Заказной номер |
Входное напряжение, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсация выходного напряжения, мВ (от пика до пика) |
КПД, % |
Габариты, мм |
|
WIM30-48HS3V3P-B |
48 (36-75) |
3,3 |
30 |
9,1 |
< 50 |
88 |
52,5× 27×10,2 |
|
WIM30-48HS5P-B |
48 (36-75) |
5 |
30 |
6 |
< 50 |
88 |
52,5× 27×10,2 |
|
WIM30-48HS12P-B |
48 (36-75) |
12 |
30 |
2,40 |
< 75 |
88 |
52,5× 27×10,2 |
|
WIM30-48HS15P-B |
48 (36-75) |
15 |
30 |
2 |
< 75 |
88 |
52,5× 27×10,2 |
|
WIM30-48HS24P-B |
48 (36-75) |
24 |
30 |
1,25 |
< 75 |
88 |
52,5× 27×10,2 |
Номенклатура и основные технические параметры серии WIQ200-48
|
Заказной номер |
Входное напряжение, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсация выходного напряжения, мВ (от пика до пика) |
КПД, % |
Габариты, мм |
|
WIQ200-48HS12PT |
48 (36-75) |
12 |
200 |
16,7 |
< 150 |
92 |
58,9×37,8×12,7 |
|
WIQ200-48HS24PT |
48 (36-75) |
24 |
200 |
8,33 |
< 200 |
90 |
58,9×37,8×12,7 |
|
WIQ200-48HS28PT |
48 (36-75) |
28 |
200 |
7,14 |
< 200 |
90 |
58,9×37,8×12,7 |
|
WIQ200-48HS55PT |
48 (36-75) |
55 |
200 |
2,73 |
< 550 |
92 |
58,9×37,8×12,7 |
|
WIQ200-48HD12PT |
48 (36-75) |
±12 |
150 |
±6,25 |
< 150 |
92 |
58,9×37,8×12,7 |
Номенклатура и основные технические параметры серии WIH1600-48
|
Заказной номер |
Входное напряжение, В |
Выходное напряжение, В |
Выходная мощность, Вт |
Выходной ток, А |
Пульсация выходного напряжения, мВ (от пика до пика) |
КПД, % |
Габариты, мм |
|
WIH1600-48MS12PT |
48 (34-75) |
12 |
600 |
50 |
< 300 |
94 |
60,6×63,14×12,7 |
|

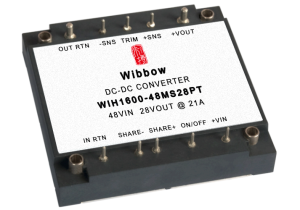

WIH1600-48MS28PT |
48 (34-75) |
28 |
600 |
21 |
< 400 |
94 |
60,6 × 63,14× 12,7 |
Брошюру с основными параметрами других модулей, предназначенных для промышленной электроники с высокими требованиями по надёжности, можно скачать по ссылке.
