Компания Raystar Optronics, Inc объявила о выпуске графических пассивно-матричных OLED дисплеев серии с разрешением 256×64 точек, размером диагонали 2,08" в двух вариантах конcтруктива: на печатной плате – серия REA025664A и с плоским шлейфом под пайку – REX025664A.

Кристалл драйвера SSD1362 соединен с выводами на стеклянной подложке по технологии COG (Chip On Glass), при этом обеспечивается небольшая толщина конструкции «кристалл + стекло». Микросхема драйвера обеспечивает 4-проводный последовательный интерфейс SPI (Serial Peripheral Interface) сопряжения с шиной микропроцессора. Для передачи градаций шкалы яркости используется 4–битовый код, передаваемый по шине данных для каждого пикселя. Коэффициент мультиплексирования строк 1/64.

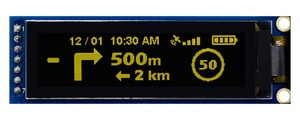

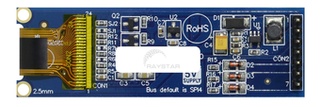

Дисплейный модуль REA02564A выполнен на печатной плате (размер 70×22 мм) с крепёжными отверстиями и металлическими штыревыми выводами.

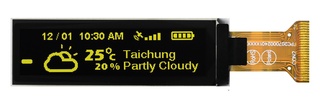

В серии REX025664A плоский кабельный шлейф обеспечивает тонкий профиль конструкции «кристалл + стекло» – 1,61 мм, небольшой вес и малую потребляемую мощность.

Напряжение питания для логической части 3 или 5 В, уровень сигналов ввода/вывода от 5 до 3 В со схемой преобразования. При 50% включенных пикселей потребляемый ток составляет 90 мА (при напряжении 3 В). Дисплейные модули OLED REA025664A и REX025664A работоспособны в расширенном диапазоне температур: от – 40 до +80˚C, температурный диапазон хранения от – 40 до +85˚C.

Основные параметры дисплейных модулей серий REA025664A и REX025664A:

  • Габаритные размеры: REA025664A – 70×22×1,71 мм, REX025664A – 60,5×19×1,61 мм.
  • Размер диагонали 2,08".
  • Рабочее поле дисплея: 51,18×12,78 мм.
  • Размер пикселя 0,18×0,18 мм.
  • Шаг пикселя 0,20×0,20 мм.
  • Контрастность 2000:1.
  • Пассивно-матричная адресация.
  • Цвет свечения экрана – белый/жёлтый.
  • Коэффициент мультиплексирования строк – 1/64.
  • Формирование полутонового изображения: 4-битовый код для каждого пикселя.
  • Микросхема драйвера – SSD1362.
  • Интерфейс модулей REA025664A: 4-проводный SPI.
  • Интерфейс модулей REX025664A: 3-, 4-проводной SPI, I2С, параллельный 6800/8080.
