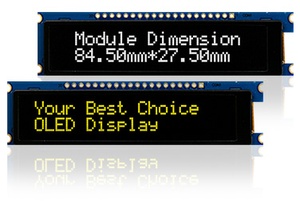

Компания Raystar Optronics, Inc выпустила текстовый двухстрочный OLED-дисплей REP002002A с 20 символами в одной строке с диагональю 2,93”. Дисплей создан с применением одной из базовых технологий соединения кристаллов драйверов с выводами на стеклянной подложке дисплея: «кристалл на стекле» (COG — Chip On Glass).
Особенность REP002002A – наличие встроенного ПЗУ, содержащее различные наборы шрифтов, такие как, ASCII (американский стандартный код для обмена информацией), английский, европейские языки, японский и др.
В основу данной разработки положена идея сделать дисплейный модуль более удобным для пользователя. Существует две сильные стороны этой новой конструкции. Прежде всего, модуль снабжён печатной платой. Это даёт экономию времени пользователям, которые предпочитают не разрабатывать собственную печатную плату. На печатной плате этого дисплейного модуля есть четыре крепёжных отверстия для удобного монтажа в готовое изделие. Кроме того, объединение интерфейсного комплекта со схемой формирования напряжения питания делает дисплей ещё проще в применении.
Этот 2,93–дюймовый текстовый OLED-дисплей хорошо подходит для применения в таких областях как интеллектуальный дом, системы интеллектуального управления, медицинская аппаратура, промышленное оборудование и т.д.
Основные характеристики дисплея REP002002A:
- Формат: 20 символов × 2 строки.
- Размер экрана по диагонали: 2,93".
- Габаритные размеры: 92,3×23,3×7 мм.
- Видимая область экрана: 73,52×11,52 мм.
- Размер пикселя: 0,62×0,67 мм.
- Шаг пикселя: 0,65×0,7 мм.
- Размер знакоместа: 3,22×5,57 мм.
- Шаг расположения знаков: 3,7×5,95 мм.
- Коэффициент мультиплексирования строк: 1/16.
- Цвета свечения экрана: жёлтый, белый.
- Микросхема драйвера: SSD1311.
- Интерфейсы: 6800, 8080, SPI, I2C.
