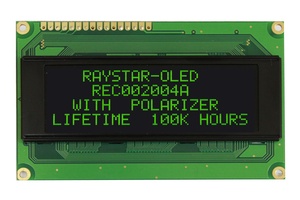

Компания Raystar Optronics, Inc предлагает алфавитно-цифровой OLED-дисплей REC002004AGPP5N00300 с зелёным цветом свечения экрана.
Данное устройство отображает символы нескольких алфавитов, в том числе кириллицу, цифры, специальные символы. Формат изображения – 20 знаков × 4 строки.
Функционирование обеспечивается встроенным контроллером RS0010-TX, система команд практически идентична набору популярного знакосинтезирующего контроллера LCD-дисплеев HD44780 (Hitachi).
Передача данных осуществляется по последовательному интерфейсу SPI. Управляющая микросхема RS0010-TX смонтирована на печатной плате (технология Chip-on-Board, COB): кристалл приклеен к плате и соединён с печатными проводниками тонкими проволочками. Вся конструкция залита защитным компаундом, отличается высокой механической прочностью, коротким периодом производства и низкой стоимостью, но имеет большие габариты модуля в сборе.
Дисплейный модуль характеризуется высокой контрастностью 10 000:1, что позволяет при небольшой яркости 90 кд/м2 и широких углах наблюдения обеспечить комфортное восприятие изображения в широком диапазоне внешней освещённости.
OLED-дисплей является хорошей альтернативой вакуумно-люминесцентным дисплеям.
Основные характеристики REC002004AGPP5N00300:
- Габаритные размеры 98 × 60×10 (макс.) мм;
- Видимая область экрана 77 × 25,2 мм;
- Рабочая площадь экрана 70,16×20,95 мм;
- Размер пикселя 0,54 × 0,55 мм;
- Шаг пикселя 0,59 × 0,60 мм;
- Размер знакоместа 2,9×4,75 мм;
- Яркость свечения экрана 90 кд/м2 ;
- Контрастность 10 000:1;
- Угол обзора 160º (мин.);
- Режим мультиплексирования строк — 1/16;
- Интерфейс SPI параллельный;
- Цвет свечения экрана — зелёный;
- Диапазон рабочих температур от – 40 до +80˚С.
