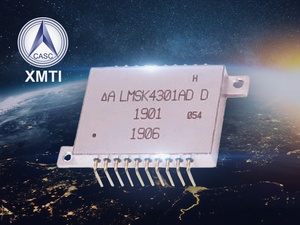

Компания XMTI (Xi’an Microelectronics Technology Institute) разрабатывает радиационно‑стойкие микросхемы для управления электродвигателями. Основные сферы применения — системы сервоуправления на борту космических аппаратов, а также иные решения для контроля силовых приводов электродвигателей.
В рамках соответствующей серии представлены:
- два мостовых драйвера;
- драйверы для управления трёхфазными электродвигателями.
Поддерживаются различные методы управления, в том числе:
- вентильное управление;
- управление с контуром регулирования скорости;
- ШИМ‑управление без обратной связи;
- иные топологические структуры.
Микросхемы совместимы с шинами систем питания с напряжениями 28 В, 42 В и 100 В.
Область применения изделий — электронные системы, требующие радиационной стойкости, в том числе:
- бортовая аппаратура космических аппаратов;
- системы управления шаговыми электродвигателями;
- решения для бесщёточных электродвигателей;
- устройства для электромоторов переменного тока и др.
Конструктивные особенности:
- технология изготовления — толстоплёночная гибридная;
- корпус — герметичный, металлический;
- рабочий температурный диапазон — от −55 до +125ºC.
Продукция соответствует требованиям национального стандарта GJB2438B‑2017 «General Specification for Hybrid Integrated Circuits». Этот стандарт во многом согласуется с положениями американской спецификации MIL‑PRF‑38534C «Hybrid Microcircuits, General Specification For».
Технические характеристики микросхем управления электромоторами
|
Изделие |
Заказной номер |
Максимальное напряжение, |
Максимальный выходной ток, |
Рекомендуемое управляющее напряжение питания, |
Рекомендуемое напряжение питания, |
Рекомендуемый рабочий ток, |
Стойкость к одиночным эффектам (SEE) |
Стойкость к дозовым эффектам (TID) |
Топология |
Корпус |
Уровень качества |
|
3-фазный электропривод |
LMSK4300D |
75 |
10 |
12 |
24-32 |
3 |
≥75 МэВ·см2/мг |
20 крад (Si) |
Вентильное управление |
MbQ3325-18 |
YB |
|
3-фазный электропривод |
LMSK4301AD |
75 |
29 |
12 |
24-32 |
10 |
≥75 МэВ·см2/мг |
20 крад (Si) |
Вентильное управление |
MbQ3325-18 |
H, YB |
|
3-фазный электропривод |
LMSK43010D/LMSK4310U |
55 |
10 |
±15 |
24-32 |
3 |
≥75 МэВ·см2/мг |
15 крад (Si) |
Управление с контуром регулировании скорости |
MbQ3325-18a MbQ3325-18
|
YB |
|
3-фазный электропривод |
LHKF10006T01 |
120 |
6 |
12 |
100 |
3 |
≥75 МэВ·см2/мг |
100 крад (Si) |
Вентильное управление |
MbQ5440-20 |
YB |
|
3-фазный электропривод |
LHKF12014T01D |
120 |
45 |
15 |
100 |
14 |
≥75 МэВ·см2/мг |
10 крад (Si) |
Изолированное вентильное управление |
MbQ9748-48D |
|
|
Мостовой вентильный драйвер |
LLMD18200-2D |
55 |
3 |
28 |
28-42 |
1,5 |
≥37 МэВ·см2/мг |
100 крад (Si) |
DIP24-2A |
DIP24-2A |
CAST H1, YB |
Для получения дополнительной информации по продукции XMTI обращайтесь по электронной почте info@prochip.ru
