Raystar Optronics выпустила круглый жидкокристаллический дисплейный модуль с разрешением 128×128 пикселей

Raystar Optronics выпустила круглый жидкокристаллический дисплейный модуль с разрешением 128×128 пикселей

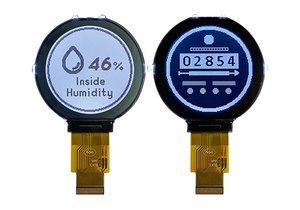

Компания Raystar Optronics, Inc представила монохромный графический жидкокристаллический (LCD) индикатор серии RX128128A с точечной матрицей круглой формы формата 128×128 пикселя.

Этот круглый LCD дисплейный модуль, созданный на основе STN (Super Twist Nemаtic) материалов имеет встроенную микросхему контроллера ST75161, которая обеспечивает управление через параллельные интерфейсы 8080/6800, а также 3– и 4– проводные последовательные интерфейсы SPI и I2C. Метод управления — мультиплексирование: 1/136 и BIAS (режим формирователя напряжений) 1/12. Направление наблюдения снизу (6:00 часов) для горизонтального положения.

Напряжение питания для логической части дисплея RX128128A от 2,7 до 3,3 В (типичное значение 3 В). Дисплейный модуль способен работать в диапазоне температур от – 20 до + 70˚C, температура хранения от – 30 до + 80˚C.

Доступны модели дисплеев с чёрно-белым контрастом, использующие компенсационные фильтры–корректоры FSTN (Film compensated STN), как позитивного типа, так и негативного (двухслойная плёнка).

Основные технические характеристики серии RX128128A:

  • Габариты дисплейного модуля: 55×57×6,18 мм;
  • Видимая площадь экрана: 42×42 мм;
  • Рабочее поле: 44×44 мм;
  • Размер пикселя: 0,308×0,308 мм;
  • Шаг пикселя: 0,310 ×0,310 мм;
  • Метод управления — мультиплексирование: 1/136 и BIAS 1/12;
  • Виды моделей: RX128128A-HW – FSTN позитивная отражающая; RX128128A-DIW – FSTN Negative (Double film);
  • Система подсветки: светодиодная.
