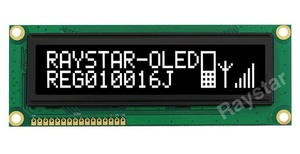

Компания Raystar Optronics, Inc представляет графический OLED–дисплей REG010016J размером 3,84" и разрешением 100×16 точек с высоким уровнем контраста и широким углом обзора в качестве альтернативы ЖК-дисплеям.
Новый монохромный OLEВ-дисплей REG010016J с пассивным управлением матрицей органических светодиодов отличается очень широким углом обзора до 175º по всем направлениям и высоким уровнем контраста (2000:1) чрезвычайно тёмного фона в сравнении со светящимися пикселями на экране.
Данная модель выполнена по технологии «кристалл на плате» (Chip-on-Board, COB). Кристалл микросхемы контроллера приклеен к плате и соединён с печатными проводниками тонкими проволочками. Вся конструкция залита защитным компаундом, что обеспечивает высокую механическую прочностью и экономичностью.
Микросхема RS0010 обеспечивает управление дисплеем через параллельный интерфейс 6800; система управляющих команд практически идентична набору команд контроллера LCD-дисплеев HD44780 (Hitachi). По отдельному заказу доступны модели с управлением через параллельный интерфейс 8080 и последовательный интерфейс SPI.
Для работы дисплея требуется напряжение 5 В, коэффициент мультиплексирования строк 1/16. Диапазон рабочих температур от – 40 до +70ºC, диапазон температур хранения от – 40 до +85ºC. Время отклика составляет около 10 мкс и практически не зависит от температуры. Выпускаются модели с белым и жёлтым цветом свечения экрана.
Основные характеристики дисплеев REG010016J:
- габаритные размеры — 122 × 44×10 (макс.) мм;
- видимая область экрана — 98 × 21 мм;
- рабочая площадь экрана — 70,16×20,95 мм;
- размер пикселя — 0,9 × 1,06 мм;
- шаг пикселя — 0,96 × 1,12 мм;
- контрастность 2000:1;
- угол обзора 175º (мин.);
- режим мультиплексирования — 1/16;
- цвет свечения — жёлтый и белый;
- размер экрана 3,84".
Компания Raystar Optronics выпускает широкий спектр символьных и графических OLED–дисплеев с пассивным управлением матрицей светодиодов, которые благодаря разумной стоимости и целому ряду преимуществ становятся альтернативой традиционным ЖК-дисплеям.
