RFS390С – цветные 3,9” широкоформатные ЖК-дисплейные модули с сенсорным экраном

RFS390С – цветные 3,9” широкоформатные ЖК-дисплейные модули с сенсорным экраном

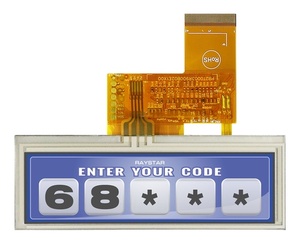

Компания Raystar Optronics представляет 3,9–дюймовые TFT–дисплеи полоскового формата с разрешением 480×128 пикселей и установленным сенсорным экраном.

Работа дисплеев RFS390С-AIW-DNS (резистивный экран) и RFS390C-AIW-DNG (проекционно-емкостной сенсорный экран) управляется встроенной микросхемой драйвера HX8278-A. Микросхема HX8278-A (или эквивалентная) обеспечивает работу через 24-разрядный RGB-интерфейс, режим работы SYNC или DE; установленным по умолчанию является режим SYNC. Напряжение питания цифровой части 3,3 В.

Яркость свечения экрана 500 кд/м2 , контрастность 500:1, поверхность экрана – стеклянная безбликовая, направление наблюдения – сверху (12:00 часов), инверсия шкалы серого происходит при наблюдении снизу (6:00 часов).

Диапазон рабочих температур дисплея от –20 до +70ºC, диапазон температур хранения от –30 до +80ºC. Необходимо отметить конструктивную целостность панелей, так как выполнены они из монолитной стеклянной матрицы, а не вырезаны из матрицы большего размера. Для применений, где требуется наблюдать изображение снизу вверх (6:00), рекомендуется выбрать модели из ряда RFS390B.

Широкоформатные дисплеи RFS390С обеспечивают высококачественное яркое изображение. RFS390С применяются для индикации в промышленном и вычислительном оборудовании, автомобильном/авиационном/морском оборудовании и медицинских приборах, аудио системах. Они также подойдут для использования в панелях управления, например, в системах безопасности, торговых терминалах или в качестве рекламного дисплея.

Основные характеристики дисплеев RFS390С

RFS390C

Параметры

Точечная матрица

480×128, RGB (TFT)

Габаритные размеры модуля, Ш×В×Г

105,5×37×3,05 мм

Рабочее поле

95,04×25,34 мм

Шаг пикселя

0,066×0,198 мм

Тип дисплея

TFT, просветный

Тип системы подсветки

Светодиодная, матрица светодиодов белого свечения

Соотношение размеров сторон

Полосковый тип

Направление наблюдения

12 часов (сверху вниз)

Наблюдение с инверсией шкалы серого

6 часов (снизу вверх)

Интерфейс

24-битный, SYNC/DE
