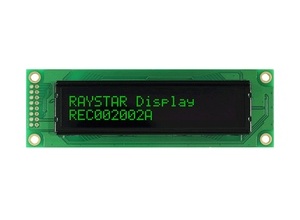

Символьные OLED-дисплеи REC002002A с форматом 20×2

Символьные OLED-дисплеи REC002002A с форматом 20×2

Компания Raystar Optronics, Inc. предлагает символьные OLED-дисплеи серии REC002002A, позволяющие отображать символы нескольких алфавитов, в том числе и кириллицу, цифры, специальные символы.

Устройства имеют формат 20 знаков × 2 строки. Встроенная микросхема драйвера–контроллера RS0010-TX обеспечивает передачу данных через стандартные параллельные интерфейсы 6800/8080, которые способным работать как в восьми-, так и в четырёхбитном режиме, а также через последовательный интерфейс SPI.

Предлагаются модели с предустановленными интерфейсами.

Кристалл микросхемы драйвера-контроллера RS0010-TX монтируется на печатной плате модуля. Монтаж осуществляется разваркой микропроволокой. Кристалл вместе с зоной проводного монтажа заливается компаундом. Такая технология монтажа драйверов известна как технология монтажа Chip On Board (COB).

Напряжение питания логической схемы дисплея от 4,8 до 5,3 В (типичное значение 5 В).

Выпускаются модели c жёлтым, зелёным, белым, синим цветами свечения экрана.

Высокий контраст OLED-дисплеев (10 000:1) при относительно невысокой яркости 80 кд/м2 позволяет получить качественное отчётливое изображение на экране.

Дисплеи с зелёным или синим цветом свечения экрана можно использовать в качестве альтернативы вакуумным люминесцентным дисплеям, например, ряда 036X3-105-05220 компании Industrial Electronic Engineers, Inc (США), с учётом некоторых функциональных отличий.

Основные характеристики дисплеев ряда REC002002А:

  • Габаритные размеры 116×37×9,8 (макс.) мм;
  • Размер диагонали видимой области экрана 3,08";
  • Видимая область экрана 85×18,6 мм;
  • Рабочая площадь экрана 77,3×11,85 мм;
  • Размер пикселя 0,6×0,65 мм;
  • Шаг пикселя 0,65×0,7 мм;
  • Размер символа 3,2×5,55 мм;
  • Режим мультиплексирования 1/16;
  • Цвета свечения: жёлтый, зелёный, белый, синий;
  • Диапазон рабочих температур от – 40 до +80˚С;
  • Диапазон температур хранения от – 40 до +85˚С.

Основные сферы применения OLED-дисплеев:

  • Автомобильная промышленность;
  • Телекоммуникации;
  • Промышленные системы управления;
  • Бытовая техника;
  • Измерительное оборудование;
  • Медицинская аппаратура.
