Компания XP Power объявила о начале поставок DC/DC-преобразователей серий RDE20 и RDF25, соответствующих требованиям стандартов EN50121-3 и EN50155, которые распространяются на электронное оборудование подвижного состава железнодорожного транспорта.
DC/DC-преобразователи серии RDF25 мощностью 25 Ватт имеют сверхширокий диапазон входного напряжения от 16 до 160 В, который обеспечивает охват всех стандартных напряжений локомотивных аккумуляторных батарей: 24, 37,5, 48, 72, 96 и 110 В одним устройством. Одноканальные модули питания обеспечивают стабилизированные выходные напряжения 5, 12, 15 и 24 В.
20–ваттные устройства серии RDE20 также «охватывают» все стандартные локомотивные аккумуляторные батареи, но двумя широкими входными диапазонами: 13–70 В для цепей постоянного напряжения 24, 37,5 и 48 В; 42–176 В — для цепей постоянного напряжения 72, 96 и 110 В.
Производитель предлагает одно- и двухканальные модули с выходными напряжениями 3,3; 5; 12; 15; ±5; ±12 и ±15 В. При этом двухканальные модули могут быть использованы для формирования выходных напряжений 24 и 30 В.
Все модели характеризуются высоким КПД: показатель у модулей серии RDE20 колеблется в диапазоне от 84 до 90%, значение для устройств серии RDF25 составляет 84 или 85% в зависимости от модели. Функция дистанционного включения/выключения является стандартной. В режиме холостого хода потребляется ток 10 мА, а в дежурном режиме ток потребления составляет 3 мА. Функция регулировки выходного напряжения внешним потенциометром обеспечивает регулирование выходного напряжения одноканальных моделей в диапазоне ±10% от номинального значения.
DC/DC-преобразователи снабжены защитой от пониженного входного напряжения, короткого замыкания, перенапряжения на выходе и перегрузки по току, а серия RDF25 к тому же обладает защитой от перегрева. Отвод тепла обеспечивается конвекцией, модули надежно функционируют в диапазоне температуры – 40…+100˚C, на полной мощности при показателях до +55˚C (+50˚C для серии RDF25 без применения дополнительного радиатора). Возможен заказ модулей с установленным радиатором (к заказному коду добавляется индекс –HK).

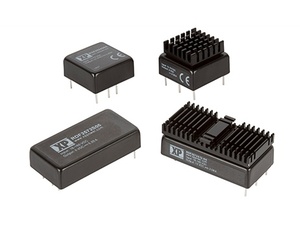

Металлический корпус с пластиковым основанием герметизирован эпоксидным компаундом класса возгораемости UL94V-0. Габаритные размеры корпусов устройств серии RDE20 — 25,4 × 25,4× 10,9 мм, установка охлаждающего радиатора увеличивает высоту до 16,8 мм. Габаритные размеры корпуса модулей серии RDF25 — 50,8 × 25,4× 11,5 мм, установка внешнего теплоотвода увеличивает высоту до 17,6 мм.
Модули питания соответствуют следующим стандартам:
— EN50121-3-2 — устанавливает требования к электромагнитной совместимости для аппаратуры подвижного состава (при минимальном числе внешних компонентов);
— IEC/EN61373 — устанавливает требования к вибрационным и ударным воздействиям;
— IEC/UL/cUL 62368-1 (ITE) — устанавливает требования к безопасности электронного оборудования;
— EN50155 — устанавливает требования к железнодорожному электронному оборудованию, используемого на подвижном составе);
— EN45545-2 — устанавливает требования к противопожарной защите.
Для защиты от поражения электрическим током модули серии RDF25 снабжены основной изоляцией, серия RDE имеет рабочую изоляцию, необходимую для нормальной работы оборудования; электрическая прочность изоляции между первичной и вторичной цепью 3000 В (постоянное напряжение). Среднее время между отказами (MTBF) для модулей серии RDE20 более 190 000 ч, а для серии RDF25 более 230 000 ч (рассчитано по стандарту MIL-HDBK-217F для температуры 25ºC при эксплуатации в стационарном наземном оборудовании).
Серии RDE20 и RDF25 расширяют ряд DC/DC-преобразователей компании XP Power для использования в электронном оборудовании железнодорожного транспорта. Типичными применениями этих модулей являются: телеметрия, управление дверями, контроль безопасности, системы связи и видеонаблюдения, автоматы по продаже билетов и устройства доступа, управление движением, управление электропитанием, информационные и информационно-развлекательные системы, системы освещения, USB-порты для заряда устройств пассажиров, системы нагревания, вентиляции и кондиционирования воздуха.
Модули серий RDE20 и RDF25 поддерживаются трехлетней гарантией производителя.
