Компания ХР Power представляет 20- и
Источники питания серий VCE20 и VCE40 компании ХР Power доступны в герметичном корпусе или исполнении «открытый каркас» и предназначены для установки на печатную плату. Компактная конструкция включает входной фильтр электромагнитных помех и накопительный конденсатор, поэтому не требуется применение внешних компонентов, что обеспечивает реальную экономию площади печатной платы.
Каждая серия предоставляет выбор моделей из семи стандартных одноканальных моделей с выходными напряжениями 3,3; 5; 9; 12; 15; 24 и 48 В. Эти модули питания характеризуются широким диапазоном входного напряжения от 85 до 305 В, охватывая все номинальные значения сетевого входного напряжения от 100 до 277 В. Все модели оснащены защитой от перегрузки, перенапряжения и короткого замыкания.
Преобразование напряжения осуществляется с КПД 85%. В режиме холостого хода потребляется входная мощность не более 300 мВт. Источники питания способны работать в диапазоне температур от – 25 до +70ºC, при этом полная мощность обеспечивается до + 45ºC (для моделей с выходными напряжениями +3,3 и +5 В), до + 50ºC (для моделей с выходными напряжениями 9 В и более). Среднее время между отказами (MTBF), вычисленное по стандарту MIL-HDBK-217F для условий применения в стационарном наземном оборудовании при температуре +25ºC составляет более 600 000 ч.
Обе серии относятся к оборудованию класса II по защите от поражения электрическим током (не предусмотрено защитное заземление), защита по входу осуществляется встроенным предохранителем 1A, неподлежащим обслуживанию. Электрическая прочность изоляции между первичной и вторичной сетью составляет 3000 В (переменный ток).
Источники питания соответствуют требованиям следующих стандартов:
- по уровню кондуктивных помех и помех излучения EN55032 Class B (без применения внешних фильтрующих компонентов);
- по требованиям, обеспечивающим безопасность: CB IEC60950-1, IEC62368-1 (ITE), IEC60335-1 (бытовая техника); UL62368-1 (ITE), TUV EN62368-1 (ITE).

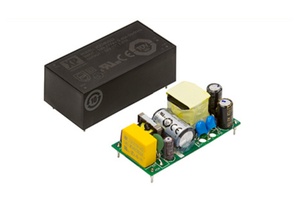

В стандартном исполнении модели выпускаются в пластмассовых герметизированных корпусах черного цвета. Размеры корпуса модуля серии VCE20: 66 × 33 × 23,4 мм. Также доступны более дешевые модели в открытом каркасе с размерами корпуса 63,5 × 30,5 × 21,8 мм. Размеры корпуса модуля серии VCE40 в герметичном исполнении: 87,9 × 38,1 × 28,5 мм, версия в открытом исполнении имеет размеры 85 × 35,1 × 27,7 мм.
Модули питания серий VCE20 и VCE40 являются экономичным решением для различного оборудования, включая бытовую технику, устройства управление освещением и обогревом, интеллектуальные измерительные приборы, телевизионные абонентские приставки, а также для разнообразных промышленных применений, где требуются компактные недорогие источники питания AC/DC.
