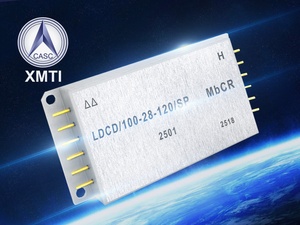

Предприятие XMTI (Xi’an Microelectronics Technology Institute — Сианьский технологический институт микроэлектроники) предлагает 120‑ваттный радиационно‑стойкий гибридно‑плёночный DC/DC‑преобразователь LDCD/100‑28‑120/SP для работы в бортовой аппаратуре космических аппаратов с изменением напряжения сети от 60 до 120 В.
Модуль формирует выходное напряжение
Относительно высокий для радиационно‑стойких преобразователей КПД 85 % обеспечивается применением высокочастотной (частота преобразования 400 кГц) прямоходовой однотактной структуры с резонансным переключением силового VDMOS‑транзистора и использованием трансформатора с полным двойным размахом индукции (перемагничивание магнитопровода происходит строго симметрично в двух квадрантах).
Увеличение эффективности передачи энергии и уменьшение габаритов трансформатора достигается за счёт использования силового феррита с низкими объёмными удельными магнитными потерями и высокой величиной индукции насыщения для изготовления бескаркасного сердечника, применения для обмотки проводов плоского сечения, а также исключения вспомогательной размагничивающей обмотки.
Габаритные размеры корпуса модуля с горизонтальным расположением выводов относительно плоскости основания для объёмного монтажа — 76,33 × 38,6 × 10,66 мм; значение удельной мощности составляет 3802 Вт/дм³. Применение двух контуров для ШИМ‑регулирования — обратная связь по напряжению и дополнительная обратная связь по току дросселя — обеспечивает хорошие показатели стабильности по току и напряжению, а также динамические характеристики. Для гальванической развязки в контуре обратной связи применяется трансформаторная развязка с амплитудной модуляцией сигнала.
Управление работой преобразователя осуществляется радиационно‑стойкой микросхемой ШИМ‑контроллера собственной разработки. Для ослабления помех в первичной и вторичной цепях применяются помехоподавляющие LC‑фильтры. Дополнительное ослабление кондуктивных помех на входных проводниках возможно обеспечить за счёт применения модулей фильтрации LFE100CH‑461‑100 (проходной ток 1 А), LFE100CH‑461‑300 (проходной ток 3 А) и LFE100‑461‑1000 (проходной ток 10 А) с коэффициентом ослабления 40 дБ на частоте 1 МГц.
В изделие интегрирован комплект сервисных и защитных функций: внешнее управление выключением со стороны первичной цепи; защита от пониженного входного напряжения и перегрузки по току. Модуль можно применять для формирования промежуточной шины 28 В и обеспечения питанием функциональной аппаратуры с рабочими напряжениями 24 и 28 В.
DC/DC‑преобразователь LDCD/100‑28‑120/SP производится в соответствии с требованиями национальных стандартов:
- GJB2438B‑2017 «General Specification for Hybrid Integrated Circuits»;
- Q/QJA200858A‑2017 «General Specification for Hybrid Integrated Circuits for Aerospace Applications. Quality Control for Process Requirements of Space Prohibited and Restricted Use».
Гарантируется стойкость к эффекту полной накопленной дозы 100 крад (Si), стойкость к одиночным эффектам при воздействии высокоэнергетических частиц с линейными потерями энергии (ЛПЭ) до 75 МэВ · см/мг². Испытания на стойкость к ионизирующим излучениям проводятся при низких мощностях дозы 0,01 рад (Si)/с и 0,1 рад (Si)/с.
Рабочий диапазон температур — от −55 до +125 °C; диапазон температур хранения —
Для работы в бортовых сетях повышенного напряжения с диапазонами изменений 70–120 В и
Для получения дополнительной информации по продукции XMTI Вы можете обращаться по электронной почте info@prochip.ru.
