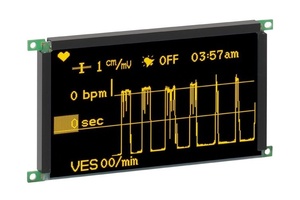

Компания Beneq (Lumineq) предлагает 4,8-дюймовый тонкоплёночный электролюминесцентный дисплей (TFEL) EL240.128.45-EC с встроенной микросхемой контроллера Epson S1D13700.
Интерфейс с микроконтроллером организован на базе параллельной 8-разрядной стандартной шины Intel 8080 или Motorola 6800. Для детального ознакомления c принципами работы этого контроллера необходимо обратиться к руководству по работе с контроллером S1D13700F02 Hardware Functional Specification.
Необходимо отметить, что дисплей EL240.128.45-EC с контроллером Epson S1D13700 работает более надёжно в некоторых критических применениях по сравнению с моделями, в которых применяется микросхема дисплейного контроллера RAiO RA8835A.
Общие возможности и преимущества TFEL-дисплеев:
- Работа при низких температурах без использования дополнительного обогрева; диапазон рабочих температур модели EL240.128.45-EC: –40…+70 °C.
- Широкий угол обзора – свыше 179˚.
- Быстрый отклик дисплея – менее 1 мс.
- Компактный корпус.
- Высокая надёжность – средний срок непрерывной работы составляет более 120 000 ч.
- Малые потери яркости в процессе эксплуатации – 25-30% от первоначальной яркости после 11 лет работы.
Основные технические характеристики TFEL-дисплея EL240.128.45-EC
|
Разрешение |
240 × 128 пикселей |
|
Шаг пиксела |
0,45×0,45 мм |
|
Габариты модуля (Ш×В×Г) |
128 × 77 × 14,8 мм |
|
Рабочая площадь экрана, Ш×В |
107,9 × 57,5 мм |
|
Размер диагонали экрана |
4,8’’ |
|
Угол обзора |
>179° |
|
Время реакции |
< 1 мс |
|
Яркость свечения экрана |
130 кд/м2 при частоте кадров 240 Гц |
|
Контрастное отношение |
79:1 (при яркости внешней засветки 500 люкс и частоте кадров 240 Гц) 13:1 (при яркости внешней засветки 5 000 люкс и частоте кадров 240 Гц) |
|
Напряжение питания |
+ 4,75… 5,25 В и +8…+18 В |
|
Потребляемая мощность (при частоте кадровой развёртки 150 Гц) |
3,1 Вт (при частоте 120 Гц) 5,8 Вт (при частоте 240 Гц) |
|
Среднее время наработки до отказа, MTBF (мин.) |
> 100 000 ч (при температуре +25°C и максимальной частоте кадров) |
|
Диапазон рабочей температуры |
-40…+70 °C |
|
Влажность (при +40°C, без конденсации влаги) |
93% |
|
Высота над уровнем моря (в рабочем режиме) |
18 000 м |
|
Защита от ударов (3 ударных воздействия по каждой поверхности) |
100 g, длительность 6 мс |
|
Защита от вибраций (случайная вибрация) |
Диапазон частот 5…500 Гц, спектральная плотность 0,02 g2 /Гц |
У нас в каталоге можно получить подробную информацию и оформить заказ на дисплеи Beneq (Lumineq) EL240.128.45.
