Использование в аппаратуре специального назначения сетей повышенного напряжения (до 400 В) позволяет сократить массу и объём энергетического оборудования.
Для применения в такой аппаратуре предлагаются модульные гибридные DC-DC преобразователи напряжения, рассчитанные на бортовые сети с напряжением 160, 270, 300 В.
Модули серий HFL160S29, HOL160S28, HOL270S28 и HOL300S24 способны работать в диапазоне входного напряжения 110–300 В, 160–400 В и 240–330 В и допускают переходное отклонение входного напряжения до 450 В длительностью 1 сек. Устройства оснащены следующими сервисными функциями и комплексом защит: подстройка выходного напряжения; выносная обратная связь по напряжению для компенсации падения напряжения на соединительных проводах; вход дистанционного включения/выключения, согласованный по параметрам с ТТЛ-уровнем с открытым коллектором; защита от перегрузки по току, короткого замыкания, превышения выходного напряжения (все виды защит – самовосстанавливающиеся).
Модули HOL270S28 и HOL300S24, кроме указанных выше функций, отличаются возможностью параллельной работы, которая используется в высоконадёжных системах для уменьшения возможности появления отказов (N+1 резервирование).
Основные технические характеристики DC/DC-преобразователей приведены в таблице ниже.
|
Модель |
Мощность, Вт |
Выходное напряжение, В |
КПД, % |
|
HFL160S29 |
78,3 |
29 |
86 |
|
HOL160S28 |
112 |
28 |
85 |
|
HOL270S28 |
120 |
28 |
86 |
|
HOL300S24 |
120 |
24 |
85 |
Для обеспечения соответствия дополнительным требованиям по электромагнитной совместимости рекомендуется применять на входе помехоподавляющий фильтр HFME270-461, который обеспечивает ослабление помех на 50 дБ на частоте 500 кГц.

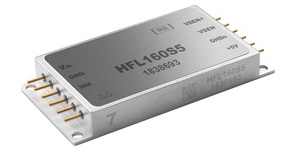

Конструкция модулей представляет собой герметичный корпус c габаритами 76,7×38,6×10,66 мм и весом 90 г, выполненный из холоднокатаной стали. Основание корпуса покрытым никелем, крышка выполнена из железно-никелевого сплава 4J42. Медные выводы покрыты золотом, корпус герметизирован параллельной шовно-роликовой сваркой в инертной среде.
DC/DC-преобразователи разработаны и производятся Восточно-китайским научно-исследовательским институтом микроэлектроники в соответствии с требованиями национальных производственных стандартов:
- GJB 548C-2021 «Методы и процедуры испытаний микроэлектроники» (соответствует MIL-STD-883 «Test Methods and Procedures for Microelectronics»);
- GJB 2438B-2017 «Технические требования к гибридным микросхемам. Общая спецификация» (соответствует спецификации MIL-PRF-38534 «Hybrid Microcircuits, General Specification For»).
Модули способны работать в диапазоне температур от – 55 до +125°С (на основании корпуса), диапазон температуры хранения от – 65 до +150°С.
Предназначены для использования в аппаратуре специального назначения наземного и морского базирования и других применениях в условиях воздействия жёстких климатических и механических факторов.
