В бортовых сетях самолётов и вертолётов с номинальным значением напряжения 27 В в переходных режимах напряжение изменяется от 8 до 80 В, при этом длительности выбросов и провалов напряжения находятся в пределах от 0,1 до 10 сек.
Для защиты от переходных процессов необходимо применять дополнительные устройства. Решить эту проблему можно использованием модулей преобразователей напряжения с широким диапазоном изменений входных напряжений — от 9 до 50 В.

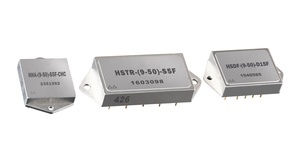

Предлагается ряд серий гибридно-плёночных DC/DC-преобразователей с выходными мощностями 5, 15, 20, 25, 35, 40 Вт, рассчитанных на работу от бортовой сети постоянного тока с широкими пределами изменения напряжения, возникающими при запуске авиадвигателя и при ненормальной работе системы электроснабжения, питаемой генераторами. Модули рассчитаны на переходное отклонение напряжения до 80 В длительностью до 1 сек. Модели с расширенным диапазоном входного напряжения созданы на основе ранее разработанных серий с использованием типовой линейки корпусов и аналогичным расположением выводов. Устройства снабжены следующим комплексом защит: от короткого замыкания длительного действия, от пониженного входного напряжения. Также реализованы сервисные функции: выключение внешним сигналом со стороны входа, синхронизация от внешнего генератора, подстройка выходного напряжения (позволяют корректировать выходное напряжение в небольших пределах); выносная обратная связь по напряжению у некоторых серий (используется для компенсации падения напряжения на соединительных проводах).
Герметичные корпуса выполнены из холоднокатаной стали, крышка из железно-никелевого сплава 4J42, основание корпуса покрыто никелем. Корпуса герметизированы параллельной шовно-роликовой сваркой в инертной среде, медные выводы покрыты золотом.
Модули обладают всеми качествами, необходимыми для работы в жёстких условиях эксплуатации. Диапазон рабочих температур от –55 до +125°С (на основании корпуса), диапазон температур хранения от –65 до +150°С. Стойкость к одиночному механическому удару 1500 g (пиковое ударное ускорение).
Модули разработаны и производятся Восточно-китайским научно-исследовательским институтом микроэлектроники в соответствии с требованиями национальных производственных стандартов:
- GJB 548C-2021 «Методы и процедуры испытаний микроэлектроники» (соответствует MIL-STD-883 «Test Methods and Procedures for Microelectronics»);
- GJB 2438B-2017 «Технические требования к гибридным микросхемам. Общая спецификация» (соответствует спецификации MIL-PRF-38534 «Hybrid Microcircuits, General Specification For»).
Основные параметры 5-ваттных модулей серии HSSV
|
Модель |
Выходная мощность, Вт |
Выходные напряжения, В |
КПД, % |
Габариты, мм |
Вес, г |
Рекомендуемый дополнительный фильтр |
|
HSS-(-(9-50)-S5 (F/Z)-A |
5 |
5 |
74 |
20,2×20,5×10
30,5×20,5×10 (модель |
12
16 |
HSFSA28-461 |
|
HSSV-(9-50)-D15 |
5 |
±15 |
75 |
20,2×20,5×10
30,5×20,5×10 (модель |
12
16 |
HSFSA28-461 |
Основные параметры 15-ваттных модулей серии HSHA
|
Модель |
Выходная мощность, Вт |
Выходные напряжения, В |
КПД, % |
Габариты, мм |
Вес, г |
Рекомендуемый дополнительный фильтр |
|
HSHA-(9-50)-S5 (F/Z) |
15 |
5 |
84 |
27,73×27,73×8,70
30,8×27,73×8,70 |
22
25 |
HSFH-0328(F) |
|
HSHA-(9-50)-S12 (F/Z) |
15 |
12 |
83 |
27,73×27,73×8,70
30,8×27,73×8,70 |
22
25 |
HSFH-0328(F) |
|
HSHA-(9-50)-S15 (F/Z) |
15 |
15 |
83 |
27,73×27,73×8,70
30,8×27,73×8,70 |
22
25 |
HSFH-0328(F) |
|
HSHA-(9-50)-D15 (F/Z) |
15 |
±15 |
83 |
27,73×27,73×8,70
30,8×27,73×8,70 |
22
25 |
HSFH-0328(F) |
Основные параметры 40-ваттных модулей серии HSTR
|
Модель |
Выходная мощность, Вт |
Выходные напряжения, В |
КПД, % |
Габариты, мм |
Вес, г |
Рекомендуемый дополнительный фильтр |
|
HSTR-(9-50)-S5(F) |
40 |
5 |
80 |
54,4×29×10,66
74×29×10,66 |
50
55 |
HSFC-0528(F) |
|
HSTR-(9-50)-S12(F) |
40 |
12 |
82 |
54,4×29×10,66
74×29×10,66 |
50
55 |
HSFC-0528(F) |
|
HSTR-(9-50)-S15(F) |
40 |
15 |
83 |
54,4×29×10,66
74×29×10,66 |
50
55 |
HSFC-0528(F) |
|
HSTR-(9-50)-D15(F) |
40 |
±15 |
83 |
54,4×29×10,66
74×29×10,66 |
50
55 |
HSFC-0528(F) |
|
HSTR-(9-50)-T512(F) |
35 |
5, ±12 |
77 |
49,95×34,71×10,79
69,95×34,71×10,79 |
51
57 |
HSFC-0528(F) |
|
HSTR-(9-50)-T515(F) |
35 |
5, ±15 |
78 |
49,95×34,71×10,79
69,95×34,71×10,79 |
51
57 |
HSFC-0528(F) |
