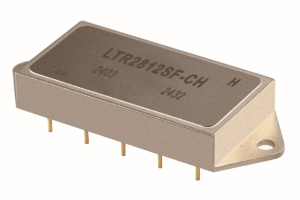

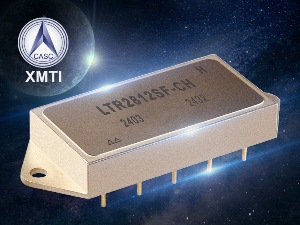

Гибридно‑плёночные DC/DC‑преобразователи напряжения, предлагаемые предприятием XMTI (Xi’an Microelectronics Technology Institute), отличаются небольшими габаритами, весом и высокой надёжностью. Эти изделия выпускаются серийно и предназначены для применения в аппаратуре специального назначения наземного и морского базирования, авиационной, ракетной и космической техники.
Модули преобразуют напряжение системной шины (28 В) в стабильные напряжения, которые соответствуют индивидуальным требованиям к электропитанию каждого узла аппаратуры. Предлагаются одно-, двух- и трёхканальные модели, формирующие напряжения с номинальными значениями: 3,3; 5; 8; 12; 15; 28; ±5; ±12; ±15; 5/±12; 5/±15 В.
Выпускается пять основных серий — LCH, LSA, LHF, LTR и LFL — с выходными мощностями от 5 до 120 Вт.
Модули созданы с применением обратно‑ и прямоходовой топологий, активного ограничения напряжения на элементах схемы, синхронного выпрямления. Гальваническая развязка в контуре обратной связи обеспечивается трансформатором или оптроном.
Представленные серии характеризуются широким диапазоном входного напряжения (от 15 до 50 В), высокой надёжностью, значительно улучшенным КПД преобразования, устойчивостью к броскам напряжения (до 80 В длительностью 1 с) и удельной мощностью, сравнимой с подобными американскими преобразователями (компаний VPT и Crane Electronics, Interpoint).
Модули оснащены обширным набором служебных функций:
- выключение внешним сигналом со стороны входа;
- синхронизация от внешнего генератора (некоторые серии повышенной мощности);
- регулировка выходного напряжения внешним потенциометром;
- защита от короткого замыкания;
- блокировка при пониженном входном напряжении;
- защита от перенапряжения на выходе;
- равномерное распределение тока нагрузки при параллельном соединении (для моделей повышенной мощности).
Продукция выпускается в соответствии с требованиями национального стандарта GJB2438B‑2017 «General Specification for Hybrid Integrated Circuits». Обеспечивается уровень качества H.
Диапазон рабочих температур — от -55 до +125 °C (на основании корпуса).
Таблица «Основные технические характеристики DC/
|
Модель |
Выходная мощность, Вт |
Входное напряжение, В |
Выходное напряжение, В |
Выходной ток, A |
КПД (тип.), % |
Вес, г |
Габаритные размеры, мм |
|---|---|---|---|---|---|---|---|
|
|
25 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
3,3 |
7,57 |
75 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
25 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
3,3 |
7,57 |
75 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5 |
6 |
80 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5 |
6 |
80 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5,7 |
5,26 |
81 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5,7 |
5,26 |
81 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
12 |
3,33 |
85 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
12 |
3,33 |
85 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
15 |
2,66 |
85 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
15 |
2,66 |
85 |
56 |
73,81×28,60×10,46 (с монтажными фланцами) |
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
18 |
2,22 |
87 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
18 |
2,22 |
87 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
28 |
1,43 |
86 |
50 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
28 |
1,43 |
86 |
56 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±5 |
±3 |
77 |
58 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±5 |
±3 |
77 |
61 |
73,81×28,60×10,46 (с монтажными фланцами) |
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±12 |
±1,66 |
83 |
58 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±12 |
±1,66 |
83 |
61 |
73,81×28,60×10,46 (с монтажными фланцами)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±15 |
±1,33 |
83 |
58 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
40 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
±15 |
±1,33 |
83 |
61 |
53,50×28,60×10,46 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5/±12 |
4/±0,416 |
80 |
47 |
49,78×34,19×10,29 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5/±12 |
4/±0,416 |
80 |
50 |
68,75×34,19×10,29 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5/±15 |
4/±0,333 |
80 |
47 |
49,78×34,19×10,29 (без монтажных фланцев)
|
|
|
30 |
15–50, допускается нарастание напряжения до 80 В длительностью 1 с |
5/±15 |
4/±0,333 |
80 |
50 |
68,75×34,19×10,29 (без монтажных фланцев)
|
Получить дополнительную информацию о представленных моделях и другой продукции XMTI можно, обратившись по электронной почте info@prochip.ru.
