Графические OLED-дисплеи REX128128G с экраном 1,12" и широким набором интерфейсов управления

Графические OLED-дисплеи REX128128G с экраном 1,12" и широким набором интерфейсов управления

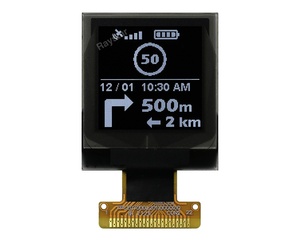

Компания Raystar Optronics, Inc предлагает графические OLED-дисплеи серии REX128128G c разрешением 128×128 точек. Устройства выполнены с применением технологии «кристалл на стекле» (Chip-on-Glass, COG), которая предполагает соединение кристалла драйвера с выводами на стеклянной подложке индикатора. Конструкция «кристалл на стекле» позволяет уменьшить габариты (высота всего 1,26 мм) и стоимость модуля.

В линейке REХ128128G применяется микросхема драйвера КМОП OLED/PLED SH1107, специально разработанная для управления органическими/полимерными дисплеями. Микросхема контроллера способна поддерживать максимальное разрешение 128 × 128 точек. Данные и команды передаются из основного модуля микроконтроллера через следующие интерфейсы: I2C, параллельные 6800/8080-совместимые, 4-x проводной последовательный SPI (Serial Peripheral Interface). Доступны модели с белым цветом свечения экрана (яркость 90 кд/м2). Высокий контраст (10 000:1) и широкие углы обзора обеспечивают комфортное восприятие изображения в широком диапазоне внешней освещённости. Устройства способны работать, не теряя быстродействия, в широком диапазоне температур от – 40 до +80°C; диапазон температур хранения от – 40 до +85°C.

Эти дисплейные модули предназначены для счётчиков, переносных измерительных и прочих приборов.

Основные технические характеристики дисплеев REХ128128G:

  • Разрешение: 128×128 точек
  • Габариты дисплея: 25,9×30,1×1,26 мм (размер диагонали 1,12")
  • Видимая область экрана: 20,076× 20,076 мм
  • Размер пикселя: 0,137×0,137 мм
  • Шаг пикселя: 0,157×0,157 мм
  • Тип дисплея: OLED с пассивно-матричной адресацией
  • Коэффициент мультиплексирования строк: 1/128
  • Контрастность: 10 000:1
  • Диапазон рабочих температур: от – 40 до +80˚C
