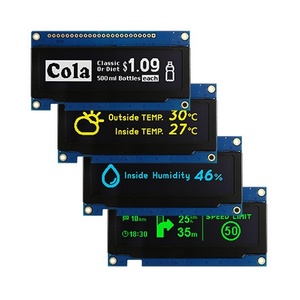

Графический дисплей OLED 3,12" с разрешением 256×64 точек и крепёжной рамкой

Графический дисплей OLED  3,12" с разрешением 256×64 точек и крепёжной рамкой

Компания Raystar Optronics, Inc начала поставки 3,12-дюймовых графических OLED-дисплеев серии RET025664B с разрешением 256×64 пикселей, выполненных с применением технологии COF (Chip-on-Flex).

Дисплеи серии RET025664B применимы в портативных приборах, медицинском оборудовании, бытовых приборах, системах связи, торговых терминалах, вендинговых аппаратах и др. Наличие рамки с крепёжными отверстиями позволяет осуществлять быстрый монтаж дисплея в оборудование.

Дополнительная плата, предусмотренная в конструкции этих дисплеев, помогает сэкономить время на разработке своей собственной платы. Встроенная микросхема контроллера SSD1322 обеспечивает обмен данными через стандартные параллельные интерфейсы микропроцессоров типа 8080/6080 в 8-битовом режиме и последовательный трех или четырех проводной интерфейс SPI. Достоинством последовательного интерфейса является меньшее число сигналов управления: упрощается соединение «дисплей–контроллер» за счёт меньшего числа проводников. Контроллер обеспечивает управление контрастом изображения, включает ОЗУ и генератор, что уменьшает число внешних компонентов и потребляемую мощность устройства.

RET025664B характеризуются высокой контрастностью изображения 10 000:1, что выделяет их среди других типов дисплеев. Поддерживается 16 градаций полутонового изображения. Диапазон рабочих температур OLED-дисплеев серии RET025664B: от –40 до +80ºC, диапазон температур хранения: от –40 до +80ºC.

В данной серии выпускаются модели со свечением экрана жёлтого, зелёного, белого и небесно-голубого цветов.

Основные параметры OLED-дисплеев RET025664B:

  • Разрешение: 256×64 точек.
  • Габаритные размеры модуля: 89,2 × 44 × 3,3 мм.
  • Рабочее поле: 69,098 × 17,258 мм.
  • Размер пикселя: 0,278 × 0,278 мм.
  • Шаг пикселя: 0,3 × 0,3 мм.
  • Контрастность: 10 000:1.
  • Пассивно-матричная адресация.
  • Цвет свечения экрана: белый, жёлтый, зелёный, небесно-голубой.
  • Коэффициент мультиплексирования строк 1/64.
  • Полутоновое изображение обеспечивается 4-битовым кодом.
  • Микросхема драйвера SSD1322 (COF).
  • Размер экрана по диагонали: 3,12".
