Благодаря встроенному контроллеру в новинке поддерживаются стандартные параллельные интерфейсы 8080/6080 в восьмибитовом режиме, последовательный проводной SPI- и

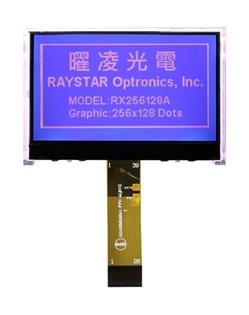

Серия RX256128A является модифицированным вариантом дисплеев RX12864D3, но демонстрирует значительно лучшие разрешение и технические параметры. Напряжение питания составляет 3,3 В, как и в серии RX12864D3. Новые модули способны функционировать в диапазоне температур –20…+70ºC; температура хранения составляет — 30…+80ºC.
Из ряда RX256128A доступны модели RX256128A-BIW, RX256128A-DIW, RX256128A-FHW с ЖК-индикаторами, в которых используется материал STN (Super Twist Nematic) или FSTN (Film Compensated STN).
Основные характеристики дисплеев серии ЖК-дисплеи R X256128A
Разрешение | 256×128 |
Габаритные размеры | 80×54×9,5 мм |
Видимая область экрана | 70,7×38,8 мм |
Рабочая площадь экрана | 66,54×33,26 мм |
Размер пиксела | 0,24×0,24 мм |
Шаг пиксела | 0,26×0,26 мм |
Доступные типа экранов | STN Negative, FSTN Negative (двойная плёнка), FSTN Positive Transflective |
Метод управления | Коэффициент мультиплексирования 1/128; режим 1/12 BIAS |
Направление наблюдения | 6:00 (снизу) |
Тип подсветки | Светодиоды белого свечения |
Микросхема драйвера | ST5256 |
Интерфейсы | 6800/8080/SPI/I2C |
