Для замены линейных LDO-стабилизаторов напряжения (LowDropOut) производства M.S. Kennedy Corporation (США) компания ECRI Microelectronics, входящая в Китайскую корпорацию электронных технологий (China Electronics Technology Group Corporation — CETC), предлагает широкий ассортимент изделий серии HSK, предназначенных для работы в широком диапазоне температур от – 55 до +125°С и хранении в диапазоне от – 65 до +150°С.
Модули соответствуют техническим условиям, устанавливающим строгие требования к характеристикам и качеству микросхем, выполненных по гибридно-плёночной технологии, и других подобных устройств для применения в специальной аппаратуре.

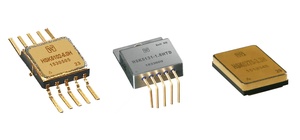

Микросхемы LDO-стабилизаторов напряжения выполнены в различных типах корпусов, предлагаются модели с фиксированными выходными напряжениями и регулируемыми в широком диапазоне. Точность установки выходного напряжения — 1% (макс.).
Все исполнения оснащены функциями защиты от перегрева, обратного подключения входного напряжения и поддерживают режим холостого хода; вход дистанционного управления включением/выключением совместим с уровнями сигналов ТТЛ/КМОП.
Предлагаются модели с входными напряжениями –20…+60 В, +3...+6 В, выходными напряжениями 1,5…15 В (диапазон регулировки); 1,8; 2,5; 3,3; 5 и 12 В.
Основной сектор применения LDO-стабилизаторов напряжения серии HSK — портативные устройства с батарейным питанием, а также источники питания для процессоров и ПЛИС, в которых требуются разные напряжения питания.
Таблица. Ряд LDO–стабилизаторов напряжения серии HSK
|
Модель серии HSK |
Модель M.S.Kennedy Corporation |
Номер технических условий |
Тип корпуса |
|
HSK5101-00H |
MSK5101-00H |
Q/HW 33438—2019 |
CERAMIC CSOP10 |
|
HSK5101-3.3H |
MSK5101-3.3H |
Q/HW 32876—2016 |
|
|
HSK5101-5.0H |
MSK5101-5.0H |
||
|
HSK5102-2.5H |
MSK5102-2.5H |
Q/HW32440-2016 |
|
|
HSK5102-3.3H |
MSK5102-3.3H |
||
|
HSK5102-5.0H |
MSK5102-5.0H |
||
|
HSK5115-00BTS |
MSK5115-00BTS |
Q/HW32441-2016 |
TO-253-5TS |
|
HSK5130-00BTS |
MSK5130-00BTS |
Q/HW32442-2016 |
|
|
HSK5130-00BZS |
MSK5130-00BZS |
TO-253-5ZS |
|
|
HSK5131-1.8HTD |
MSK5131-1.8HTD |
Q/HW32435-2015 |
TO-253-5TD |
|
HSK5131-2.5HTD |
MSK5131-2.5HTD |
||
|
HSK5131-2.5HZS |
MSK5131-2.5HZS |
TO-253-5ZS |
|
|
HSK5131-3.3HTD |
MSK5131-3.3HTD |
TO-253-5TD |
|
|
HSK5131-3.3HTS |
MSK5131-3.3HTS |
TO-253-5TS |
|
|
HSK5131-5.0HTD |
MSK5131-5.0HTD |
TO-253-5TD |
|
|
HSK5150-00BTD |
MSK5150-00BTD |
Q/HW32709-2016 |
|
|
HSK5176-1.5HTD |
MSK5176-1.5HTD |
Q/HW32710-2016 |
|
|
HSK5176-2.5HTD |
MSK5176-2.5HTD |
||
|
HSK5176-3.3HTD |
MSK5176-3.3HTD |
||
|
HSK5176-5.0HTD |
MSK5176-5.0HTD |
||
|
HSK5215-2.5H |
MSK5215-2.5H |
Q/HW32436-2015 |
CERAMIC SMD-1 |
|
HSK5215-3.3H |
MSK5215-3.3H |
||
|
HSK5215-12H |
MSK5215-12H |
||
|
HSK5230-1.5H |
MSK5230-1.5H |
Q/HW32437-2015 |
|
|
HSK5230-1.9H |
MSK5230-1.9H |
||
|
HSK5230-2.5H |
MSK5230-2.5H |
||
|
HSK5230-3.3H |
MSK5230-3.3H |
||
|
HSK5230-5.0H |
MSK5230-5.0H |
||
|
HSK5232-1.5HG |
MSK5232-1.5HG |
Q/HW32438-2015 |
TO-257-3G |
|
HSK5232-1.5HTD |
MSK5232-1.5HTD |
TO-257-3TD |
|
|
HSK5232-1.8HG |
MSK5232-1.8HG |
TO-257-3G |
|
|
HSK5232-1.8HTD |
MSK5232-1.8HTD |
TO-257-3TD |
|
|
HSK5232-1.9HG |
MSK5232-1.9HG |
TO-257-3G |
|
|
HSK5232-2.5HG |
MSK5232-2.5HG |
||
|
HSK5232-2.5HTD |
MSK5232-2.5HTD |
TO-257-3TD |
|
|
HSK5232-3.3HTD |
MSK5232-3.3HTD |
||
|
HSK5232-3.3HG |
MSK5232-3.3HG |
TO-257-3G |
|
|
HSK5232-5.0HG |
MSK5232-5.0HG |
||
|
HSK5232-5.0HTD |
MSK5232-5.0HTD |
TO-257-3TD |
|
|
HSK5232-12.0HG |
MSK5232-12.0HG |
TO-257-3G |
|
|
HSK5250-3.3H |
MSK5250-3.3H |
Q/HW32439-2016 |
CERAMIC SMD-1 |
|
HSK5251-1.2H |
MSK5251-1.2H |
Q/HW33161-2018 |
|
|
HSK5275-1.5H |
MSK5275-1.5H |
Q/HW32443-2016 |
|
|
HSK5275-3.3H |
MSK5275-3.3H |
