Малоформатные 5,7-дюймовые TFT ЖК-дисплеи с разрешением 320×240 пикселей и расширенным диапазоном рабочих температур

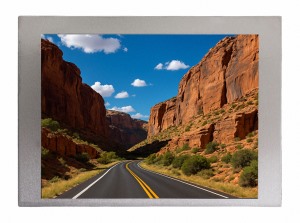

Компания AU Optronics Corp. (AUO) является лидером среди производителей устройств визуального отображения информации среднего и малого размеров. Модели G057QN01 V2, G057QTN01.0, G057QTN01.4 цветных ЖК-дисплеев с диагональю 5,7″ и разрешением экрана 320×240 пикселей широко применяются в промышленной электронике.

Дисплейная панель состоит из активной матрицы нелинейных элементов (тонкоплёночных транзисторов), схемы управления и системы подсветки. Все сигналы совместимы с КМОП-логикой.

Цветное изображение получается на экране передачей по 6-битной шине сигналов для каждой из трёх составляющих цвета: красной, зелёной и синей. Яркость свечения экрана 500 кд/м² (800 кд/м² для модели G057QN01 V2), контрастность 700:1. Используемая недорогая технология TN (Twisted Nematic, с использованием твист-нематического материала) обеспечивает неплохие углы обзора – 80˚ в горизонтальной (с правой и левой сторон) и 70˚ в вертикальной (сверху и снизу) плоскостях.

Дисплеи предназначены для работы в расширенном температурном диапазоне от -30 до +85 ˚C, причем способны работать в условиях предельных температур в течение длительного времени (300 часов), температура хранения от -30 до +85 ˚C. Дисплейные модули выдерживают механические ударные воздействия (пиковое ускорение 50 м/с² длительностью 20 мс во всех плоскостях) в нерабочем состоянии, вибрационное воздействие 1,5 м/с² (диапазон частот 10-200 Гц по 30 мин по каждой оси). Работоспособность сохраняется в условиях относительной влажности от 5 до 90%.

Для работы в условиях повышенной вибрации разработаны панели с усиленной конструкцией, обеспечивающей устойчивость при механических нагрузках (вибрации и ударах). Например, вибростойкая малоформатная панель G057VTN01.110 (диагональ 5,7″) выдерживает удары с ускорением до 6,8 g и работу в условиях вибрации с частотами 10-400 Гц.

Модели характеризуются длительным жизненным циклом – выпускаются уже более 10 лет, что является немаловажным фактором для серийного оборудования. Срок службы заменяемой светодиодной системы подсветки составляет около 50 000 ч, но можно управлять этим параметром, регулируя яркость свечения экрана специальным ШИМ-сигналом. Возможность оперативной замены источника подсветки на основе мощных светодиодов белого свечения позволяет уменьшить издержки при обслуживании и ремонте, тем самым значительно продлить срок службы дисплея.

Размер корпуса устройств данной линейки 144×104,6×12,3 мм, рабочее поле экрана 115,2×86,4 мм. Вес не более 165 г.

Представленные 5,7-дюймовые модели в некоторых случаях возможно использовать вместо снятых с производства два года назад TFEL-дисплеев с форматом экрана QVGA компании LUMINEQ. Для этого необходимо будет сделать изменения в интерфейсе схемы управления и учитывать особенности конкретного применения.
