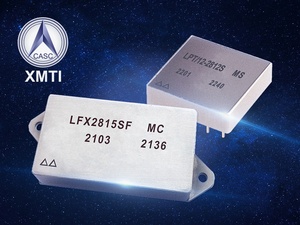

Компактные гибридно‑плёночные DC/DC‑преобразователи серий LDWI, LPT/12, LPT/15, LPT/30 и LFX, предлагаемые XMTI (Xi’an Microelectronics Technology Institute — Сианьский технологический институт микроэлектроники), созданы с применением однотактной обратно- и прямоходовой топологий.
В устройствах реализуется активное ограничение напряжения на силовых компонентах схемы, а для повышения КПД на выходе применяется синхронное выпрямление.
Применение оптоэлектронной гальванической развязки в цепи обратной связи позволяет исключить громоздкий реактивный элемент — трансформатор, чей объём препятствует миниатюризации. Все эти методы способствуют повышению КПД преобразования напряжения до 90 % (в отдельных моделях) и увеличению удельной мощности (3060 Вт/дм3 без учёта теплоотовода для моделей серии LFX).
Для безопасной эксплуатации и расширения возможностей их практического использования модули содержат достаточный набор сервисных и защитных функций. Интегрированы схемы защиты от пониженного входного напряжения, перегрузки по току. Функция дистанционного выключения при помощи специального вывода повышает гибкость применения преобразователей в системе электропитания, позволяя реализовать определённый алгоритм подачи питания к отдельным узлам системы. Функция точной настройки выходного напряжения обеспечивается подключением подстроечного резистора. Синхронизация частоты работы преобразователей в системе внешним сигналом (для модулей серии LPT/30) позволяет уменьшить пульсации потребляемого устройствами тока. Для снижения уровня помех на входных проводниках рекомендуется использовать фильтрующие модули, которые обеспечивают соответствие нормам напряжения помех CE102 согласно национальному стандарту GJB151A‑97 (в некоторой степени соответствует стандарту MIL-STD-461).
Модули предназначены для применения в системах электропитания военной, авиационной и ракетной техники, а также в иных специализированных областях, где критична компактность оборудования.
Основные параметры:
- толстоплёночная гибридная технология, обеспечивающая высокую плотность упаковки компонентов в бескорпусном исполнении и высокую степень герметичности изделия;
- диапазон рабочих температур от –55 до +125 °С (на основании корпуса);
- входное напряжение: 16–36 В, 16–40 В, 16–50 В; номинальное значение — 28 В;
- выходные мощности: 3, 12 и 15, 30 и 50 Вт;
- высокая удельная мощность и КПД (до 90 %);
-
сервисные функции:
- дистанционное выключение внешним сигналом со стороны входа;
- блокировка при пониженном входном напряжении;
- защита от короткого замыкания;
- синхронизация частоты преобразования внешним сигналом (для серии LPT/30);
- регулировка выходного напряжения (для одноканальных моделей серии LFX);
- высокоэффективное синхронное выпрямление.
Таблица «Основные технические параметры компактных DC/DC-преобразователей XMTI»
|
Модель |
Выходная мощность,
|
Входное напряжение,
|
Выходное напряжение,
|
Выходной ток,
|
КПД (тип.),
|
Вес,
|
Габариты,
|
|
LDWI03-24S5R2 |
3,12 |
16-36 |
5,2 |
0,6 |
80 |
9,5 |
23,7× 13,7× 8 |
|
LDWI03-24S05 |
3 |
16-36 |
5 |
0,6 |
80 |
9,5 |
23,7× 13,7× 8 |
|
LPT/12-2805S |
12 |
16-40 |
5 |
2,4 |
80 |
25 |
27,5× 27,5× 9,4 (без фланцев) |
|
LPT/12-2805SF |
12 |
16-40 |
5 |
2,4 |
82 |
25 |
38,7× 27,5× 9,4 (c фланцами) |
|
LPT/15-2812S |
15 |
16-40 |
12 |
1,25 |
86 |
25 |
27,5× 27,5× 9,4 (без фланцев) |
|
LPT/15-2812SF |
15 |
16-40 |
12 |
1,25 |
86 |
25 |
38,7× 27,5× 9,4 (с фланцами) |
|
LPT/15-2815S |
15 |
16-40 |
15 |
1 |
87 |
25 |
27,5× 27,5× 9,4 (без фланцев) |
|
LPT/15-2815SF |
15 |
16-40 |
15 |
1 |
87 |
25 |
38,7× 27,5× 9,4 (с фланцами) |
|
LPT/30-2812S |
30 |
16-40 |
12 |
2,5 |
83 |
35 |
27,5× 27,5× 9,4 (без фланцев) |
|
LPT/30-2812SF |
30 |
16-40 |
12 |
2,5 |
83 |
35 |
38,7× 27,5× 9,4 (с фланцами) |
|
LFX283R3S |
50 |
16-50 |
3,3 |
15,15 |
87 |
58 |
53,21×28,32×10,84 (без фланцев) |
|
LFX283R3SF |
50 |
16-50 |
3,3 |
15,15 |
87 |
60 |
70,50×28,32×10,84 (c фланцами) |
|
LFX2805S |
50 |
16-50 |
5 |
10 |
90 |
58 |
53,21×28,32×10,84 (без фланцев) |
|
LFX2805SF |
50 |
16-50 |
5 |
10 |
90 |
60 |
70,50×28,32×10,84 (c фланцами) |
|
LFX2815S |
50 |
16-50 |
15 |
3,33 |
89 |
58 |
53,21×28,32×10,84 (без фланцев) |
|
LFX2815SF |
50 |
16-50 |
15 |
3,33 |
89 |
60 |
70,50×28,32×10,84 (c фланцами) |
Для получения дополнительной информации по продукции XMTI Вы можете обращаться по электронной почте info@prochip.ru.
