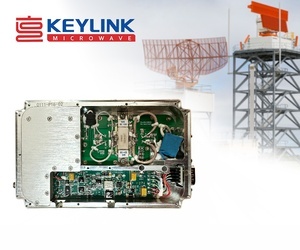

Для применения в системах радиоэлектронного подавления, измерительном и испытательном оборудовании электромагнитной совместимости компания KeyLink Microwave предлагает модуль широкополосного усилителя высокочастотных сигналов KB0530M50A, охватывающий диапазон частот от 0,5 до 3 ГГц и обеспечивающий на некоторых частотах мощность около 180 Вт.
Использование нитрид‑галлиевых (GaN) транзисторов и технологии проволочной разварки бескорпусных кристаллов даёт возможность получить для модуля показатель усиления мощности, соответствующий последним достижениям, с высоким значением удельной мощности.
Применяемые GaN‑транзисторы обеспечивают высокую эффективность за счёт множества факторов, например, меньшего сопротивления во включённом состоянии (из‑за высокой мобильности двумерного электронного газа в пределах эпитаксиального слоя), а также возможности обеспечить оптимальное значение импеданса на гармониках сигнала из‑за меньшей ёмкости полупроводниковой структуры.
Также небольшая ёмкость транзистора обеспечивает высокое значение импеданса на его выходе, что позволяет упростить цепь согласования импедансов и, соответственно, уменьшает потери при согласовании.
Применение специальных цепей, обеспечивающих правильную последовательность подачи/снятия напряжения питания усилителя, предотвращает выход GaN‑транзисторов из строя. Специальная термокомпенсационная цепь обеспечивает стабильность параметров усилителя при изменении температуры.
Устройства проходят электротермотренировку, в ходе которой работают 96 часов под нагрузкой, а после окончательной сборки подвергаются термоциклированию в камерах тепла и холода, а также испытаниям на вибростенде. Это позволяет повысить надёжность модулей.
Характерные особенности модуля усилителя мощности KB0530M50A:
- небольшие габариты и вес;
- широкий диапазон частот и большая мощность;
- согласованные входной и выходной импеданс (50 Ом);
- интегрированные схемы управления и защиты.
Модуль устойчиво работает в диапазоне температур от –40 до +60 °C. Защита от перегрева срабатывает при температуре +90 °C (на теплоотводе), восстановление нормальной работы происходит при температуре +65 °C. При эксплуатации обязательно использование теплоотводящего радиатора.
Габариты модуля: 180 × 90 × 25 мм, вес — 1,5 кг.
Электрические характеристики при T= 25°C, напряжении 28 В, импедансе 50 Ом
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Единица измерения |
|
Рабочая частота |
BW |
0,5 |
|
3 |
ГГц |
|
Выходная мощность при PIN= 0 дБм |
PSAT |
|
100 |
|
Вт |
|
Коэффициент усиления по мощности |
GP |
|
50 |
|
дБ |
|
Неравномерность коэффициента усиления мощности |
ΔGP |
|
±2,5 |
|
дБ |
|
Потери на отражение на входе |
S11 |
|
|
-10 |
дБ |
|
Гармоники при 60 Вт |
H |
|
-10 |
-8 |
дБн (относительно мощности несущей) |
|
Паразитные сигналы |
Spur |
|
-60 |
|
Дбн |
|
Входной/выходной импеданс |
Impedance |
|
50 |
|
Ом |
|
Рабочее напряжение |
VDC |
24 |
28 |
32 |
В |
|
Постоянный ток при мощности 100 Вт |
IDD |
|
18 |
|
A |
|
Время переключения сигнала 1 кГц уровня ТТЛ (вход ENABLE) |
TON/OFF |
|
2 |
5 |
мкс |
При выборе усилителей для конкретного применения необходимо тщательно проверять соответствие реальных рабочих сигналов параметрам модуля усилителя мощности (соотношение сигнал/шум, набор гармонических составляющих сигнала, согласованность импеданса усилителя и реальной нагрузки и т.д.).
