KeyLink Microwave
Компания KeyLink Microwave, основанная в 2002 году, является производителем модулей усилителей мощности высокой и сверхвысокой частоты, а также различных радиочастотных компонентов и системных решений. Предприятие поставляет надёжные стандартные усилители и инновационные технические решения производителям оборудования для радиолокации, систем радиоэлектронного подавления, связи, измерительной и испытательной аппаратуры, а также для других промышленных и коммерческих применений.
Производственные мощности и система управления компании сертифицированы в соответствии с международным стандартом ISO 9001. Это позволяет обеспечивать короткие сроки производственного цикла, поддерживать конкурентный уровень цен и гарантировать высокие технические характеристики продукции. Благодаря ежегодному росту на 30% и глобальной деятельности компания заняла позицию предпочтительного поставщика радиочастотных усилителей мощности на мировом рынке.
В целях расширения присутствия на международных рынках и повышения качества обслуживания клиентов компания KeyLink Microwave в 2019 году создала дочернюю организацию KeyLink Wireless, расположенную в том же здании.
Отдел исследований и разработок
Инженерный отдел компании насчитывает 60 высококвалифицированных специалистов. Его руководитель обладает более чем 20‑летним опытом в разработке радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) полупроводниковых усилителей мощности.
В производстве используются современные полупроводниковые компоненты: GaN (нитрид галлия), GaAs (арсенид галлия), LDMOS‑транзисторы и биполярные элементы.
Исследования и разработки являются стратегическим приоритетом компании. Ежегодно проходят модернизацию аппаратная и программная база для НИОКР, а также инвестируются средства в обучение сотрудников и реализуются программы развития талантов.
На этапе проектирования применяются передовые инструментальные средства автоматизированного проектирования, включая ПО для:
- электромагнитного имитационного моделирования;
- теплового моделирования;
- конструкторского моделирования.
Разработанные функциональные силовые блоки демонстрируют выдающиеся характеристики: КПД свыше 90% и суммарную мощность до 100 кВт. Благодаря цифровой платформе и технологии РЧ‑предыскажений удаётся существенно повысить качество связи: усилители поддерживают КПД более 35% при показателе модуля вектора ошибки (EVM, Error Vector Magnitude) менее 2% и ширине полосы пропускания сигнала 40 МГц. Миниатюризация продукции достигается за счёт применения технологии многокристальных модулей и высокоэффективных GaN‑компонентов.
Гарантия
На всю продукцию предоставляется гарантия сроком от 1 до 3 лет. Сервисное обслуживание доступно на протяжении всего жизненного цикла изделия, в том числе после истечения гарантийного срока.
Продукция

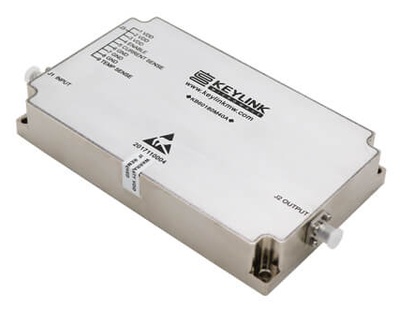

Широкополосные усилители:
- частоты от 1 МГц до 18 000 МГц;
- выходная мощность от 5 до 200 Вт;
- большая мощность, высокая эффективность, низкие искажения;
- небольшие размеры и вес;
- применение: радиолокация, системы связи, создание преднамеренных помех;
- встроенные схемы управления и защиты;
- режим работы AB.
| Модель | Мин. частота, МГц | Макс. частота, МГц | Вых. мощн, Вт | Усил, дБ | Напр. питания, В | Ток, A | Габариты, мм |
|---|---|---|---|---|---|---|---|
| KB0001003M47A | 1,5 | 30 | 50 | 47 | 28 | 5 | 150×90×27 |
| KB0001003M53B | 1,5 | 30 | 200 | 53 | 28 | 20 | 200×150×30 |
| KB002052M43A | 20 | 520 | 20 | 43 | 28 | 3 | 120×80×27 |
| KB002052M47A | 20 | 520 | 50 | 47 | 28 | 7 | 150×90×27 |
| KB002052M50B | 20 | 520 | 100 | 50 | 28 | 9 | 150×90×27 |
| KB002052M53A | 20 | 520 | 200 | 53 | 28 | 20 | 200×150×27 |
| KB00210M43A | 20 | 1000 | 20 | 43 | 28 | 6 | 150×90×25 |
| KB00210M49A | 20 | 1000 | 80 | 49 | 28 | 11 | 150×90×25 |
| KB00810M49A | 80 | 1000 | 80 | 49 | 28 | 11 | 150×90×25 |
| KB0510M45A | 500 | 1000 | 30 | 45 | 28 | 6 | 150×90×25 |
| KB0510M47A | 500 | 1000 | 50 | 47 | 28 | 7 | 150×90×25 |
| KB0510M50B | 500 | 1000 | 100 | 50 | 28 | 13 | 180×90×25 |
| KB0520M43A | 500 | 2000 | 20 | 43 | 28 | 4 | 140×85×25 |
| KB0525M47A | 500 | 2500 | 50 | 47 | 28 | 7 | 140×85×25 |
| KB0525M50B | 500 | 2500 | 100 | 50 | 28 | 13 | 180×90×25 |
| KB0527M43B | 500 | 2700 | 20 | 43 | 28 | 4 | 140×85×25 |
| KB0527M47A | 500 | 2700 | 50 | 47 | 28 | 6 | 150×90×25 |
| KB0530M50A | 500 | 3000 | 100 | 50 | 28 | 18 | 180×90×25 |
| KB0711M53AC1 | 700 | 1100 | 200 | 53 | 28 | 25 | 200×150×30 |
| KB0727M43B | 700 | 2700 | 20 | 43 | 28 | 4 | 150×90×22 |
| KB0727M47C | 700 | 2700 | 50 | 47 | 28 | 6 | 162,6×86,4×25 |
| KB0727M49A | 700 | 2700 | 80 | 49 | 28 | 13 | 180×90×25 |
| KB0727M50D | 700 | 2700 | 100 | 50 | 28 | 13 | 180×90×25 |
| KB0810M47B | 800 | 1000 | 50 | 47 | 28 | 6 | 150×90×25 |
| KB0830M45A | 800 | 3000 | 30 | 45 | 28 | 6 | 150×90×22 |
| KB0830M47C | 800 | 3000 | 50 | 47 | 28 | 6 | 162,6×86,4×25 |
| KB0842M47A | 800 | 4200 | 50 | 47 | 28 | 13 | 180×120×25 |
| KB0860M47A | 800 | 6000 | 50 | 47 | 28 | 9 | 150×90×25 |
| KB0860M50A | 800 | 6000 | 100 | 50 | 28 | 26 | 180×110×25 |
| KB0913M47A | 900 | 1300 | 50 | 48 | 28 | 7 | 140×85×20,5 |
| KB0920M53AC1 | 900 | 2000 | 200 | 53 | 28 | 20 | 240×150×25 |
| KB1017M43A | 100 | 1700 | 20 | 43 | 28 | 4 | 140×85×20,5 |
| KB1020M47A | 1000 | 2000 | 50 | 47 | 28 | 7 | 150×90×25 |
| KB1020M50A | 1000 | 2000 | 100 | 50 | 28 | 15 | 180×120×25 |
| KB1020M53A | 1000 | 2000 | 200 | 53 | 28 | 20 | 200×150×25 |
| KB1030M47A | 1000 | 3000 | 50 | 47 | 28 | 8 | 200×120×25 |
| KB1060M40B | 1000 | 6000 | 10 | 30 | 28 | 3,5 | 180×80×25 |
| KB1060M47A | 1000 | 6000 | 50 | 50 | 32 | 9 | 150×90×25 |
| KB1060M50A | 1000 | 6000 | 100 | 50 | 28 | 20 | 180×110×25 |
| KB180265M53A | 18000 | 26500 | 200 | 53 | 24 | 80 | 380×330×160 |
| KB180400M43B | 18000 | 40000 | 20 | 43 | 18 | 30 | 160×120×45 |
| KB180400M50A | 18000 | 40000 | 200 | 50 | 18 | 120 | 360×330×45 |
| KB20180M40A | 2000 | 18000 | 10 | 40 | 28 | 2,5 | 80×80×22 |
| KB20180M50AV | 2000 | 18000 | 100 | 50 | 28 | 60 | 360×370×100 |
| KB2040M50AC1 | 2000 | 4000 | 100 | 50 | 28 | 15 | 200×150×25 |
| KB2060M40A | 2000 | 6000 | 10 | 40 | 28 | 2 | 150×90×25 |
| KB2060M43B | 2000 | 6000 | 20 | 43 | 28 | 3 | 160×100×25 |
| KB2060M46B | 2000 | 6000 | 40 | 46 | 28 | 6 | 160×100×25 |
| KB2060M47A | 2000 | 6000 | 50 | 47 | 28 | 9 | 160×100×25 |
| KB2060M50A | 2000 | 6000 | 100 | 50 | 28 | 25 | 180×110×25 |
| KB2060M53A | 2000 | 6000 | 200 | 53 | 28 | 45 | 330×280×33 |
| KB2560M47C | 2500 | 6000 | 50 | 47 | 28 | 9 | 160×100×25 |
| KB265400M53A | 26500 | 40000 | 20 | 53 | 24 | 80 | 380×330×160 |
| KB4080M50B | 4000 | 8000 | 100 | 50 | 28 | 22 | 240×130×30 |
| KB430460M46A | 43000 | 46000 | 40 | 46 | 22 | 20 | 150×100×45 |
| KB60180M40B | 6000 | 18000 | 10 | 40 | 28 | 3 | 150×90×25 |
| KB60180M43C | 6000 | 18000 | 20 | 43 | 28 | 7 | 150×90×25 |
| KB60180M45B | 6000 | 18000 | 30 | 45 | 28 | 9 | 150×90×30 |
| KB60180M47FV | 6000 | 18000 | 50 | 47 | 28 | 15 | 180×120×22 |
| KB60180M51B | 6000 | 18000 | 126 | 51 | 28 | 42 | 320×230×120 |
| KB80120M43C | 8000 | 12000 | 20 | 43 | 28 | 5 | 160×120×25 |
| KB80120M47C | 8000 | 12000 | 50 | 47 | 28 | 15 | 160×120×22 |
| KB80120M50BV | 8000 | 12000 | 100 | 50 | 28 | 16 | 180×120×25 |

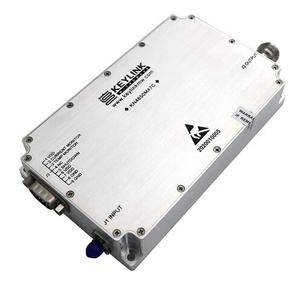

Узкополосные усилители:
- частоты от 1 МГц до 18 000 МГц;
- выходная мощность от 5 до 100 Вт;
- большая мощность, высокая эффективность, отличная линейность;
- небольшие размеры и вес;
- применение: радиолокация, системы связи, создание преднамеренных помех;
- встроенные схемы управления и защиты;
- режим работы AB.
| Модель | Мин. частота, МГц | Макс. частота, МГц | Вых. мощн., Вт | Усил., дБ | Напр. питания, В | Ток, A | Габариты, мм |
|---|---|---|---|---|---|---|---|
| KN1200M53A | 1100 | 1300 | 200 | 53 | 28 | 26 | 200×150×30 |
| KN1300M54A | 1200 | 1400 | 250 | 54 | 28 | 22 | 200×150×25 |
| KN1600M53B | 1500 | 1700 | 200 | 53 | 28 | 20 | 220×130×30 |
| KN2350M53A | 2300 | 2500 | 200 | 53 | 28 | 26 | 200×150×30 |
| KN2400M47A | 2300 | 2500 | 50 | 47 | 28 | 7 | 150×90×25 |
| KN2450M47A | 2400 | 2500 | 50 | 47 | 28 | 7 | 150×90×25 |
| KN2450M50A | 2300 | 2500 | 100 | 50 | 28 | 13 | 170×130×30 |
| KN2450M53A | 2300 | 2500 | 200 | 53 | 28 | 24 | 170×130×30 |
| KN3150M44A | 3000 | 3300 | 25 | 44 | 28 | 3,5 | 150×90×25 |
| KN5500M47B | 5000 | 6000 | 50 | 47 | 28 | 9 | 160×100×25 |
| KN890M50A | 850 | 930 | 100 | 50 | 28 | 10 | 180×90×25 |
| KN900M53AC1 | 800 | 1000 | 200 | 28 | 28 | 25 | 200×150×25 |

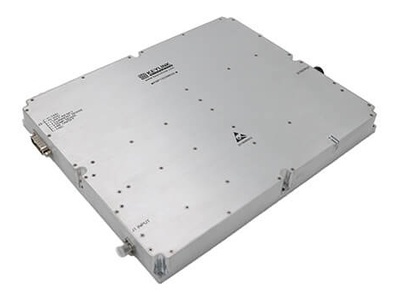

Радиочастотные импульсные усилители:
- частоты от 1 МГц до 18 000 МГц;
- выходная мощность от 5 до 200 Вт;
- защита длительности импульса и коэффициента заполнения;
- цифровой интерфейс (опция);
- дополнительный КПД > 10 %;
- коэффициент заполнения импульсной последовательности до 50 %;
- встроенные схемы управления и защиты;
- режим работы C.
| Модель |
Мин. частота, МГц |
Макс. частота, МГц |
Вых. мощн, Вт |
Усил, дБ |
Напр. питания, В |
КПД, % | Габариты, мм |
|---|---|---|---|---|---|---|---|
| KBP2060M47A | 2000 | 6000 | 50 | 47 | 28 | 15 | 160×100×25 |
| KBP2060M50A | 2000 | 6000 | 100 | 50 | 28 | 15 | 180×110×25 |
| KNP1300M60A | 1200 | 1400 | 1000 | 60 | 50 | 50 | 260×240×30 |
| KNP2900M60A | 2700 | 3100 | 1000 | 60 | 32 | 25 | 300×250×30 |
| KNP2900M63A | 2700 | 3100 | 2000 | 63 | 50 | 30 | 300×200×30 |
| KNP9200M50B | 8500 | 9600 | 100 | 50 | 28 | 15 | 180×100×25 |
| KNP9500M47A | 9000 | 10000 | 50 | 47 | 24 | 15 | 160×120×25 |
| KNP9500M50A | 9000 | 10000 | 100 | 50 | 28 | 15 | 200×125×25 |
| KNP9500M53A | 9200 | 9800 | 200 | 53 | 32 | 12 | 180×125×25 |

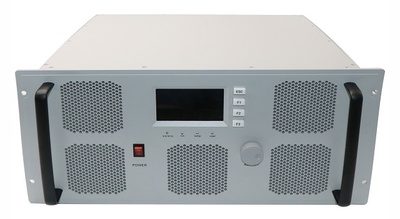

Радиочастотные усилительные подсистемы:
- частоты от 1 МГц до 18 000 МГц;
- выходная мощность от 5 до 2000 Вт;
- сверхширокий частотный диапазон;
- компактная и прочная конструкция;
- защита длительности импульса и коэффициента заполнения;
- цифровой интерфейс (опция);
- дополнительный КПД > 10 %;
- коэффициент заполнения импульсной последовательности до 50 %;
- встроенные схемы управления и защиты;
- режим работы C.
