Стремительное развитие средств связи приводит к существенному росту объёма передаваемых данных. Это, в свою очередь, предъявляет повышенные требования к техническим характеристикам высокочастотных входных схем.
Усилитель мощности — один из ключевых модулей высокочастотного входного каскада. В современных многодиапазонных системах связи для разных частотных диапазонов зачастую требуются отдельные усилители мощности. Это усложняет конструкцию и увеличивает стоимость всей системы.
Поэтому сверхширокополосные усилители мощности, способные работать в широком диапазоне частот, в последнее время стали одним из приоритетных направлений исследований. Разработано множество методов их реализации.

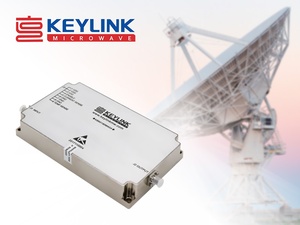

Компания KeyLink Microwave представляет модуль многооктавного усилителя большой мощности KB1030M47A. Устройство работает в диапазоне частот от 1000 до 3000 МГц и обеспечивает широкий динамический диапазон мощностей с максимальным значением 50 Вт.
Ключевые технологические решения, позволяющие достичь современных показателей мощности и оптимального соотношения «мощность/объём»:
- применение нитрид‑галлиевых (GaN) полупроводников;
- технология разварки кристаллов проводниками.
Методом извлечения нагрузки получен аппроксимативный диапазон оптимального импеданса транзистора в широкой полосе частот (на основе круговой диаграммы полных сопротивлений).
Степень совпадения оптимального значения импеданса и входного импеданса согласующей схемы выбрана в качестве новой задачи оптимизации.
Усовершенствованный алгоритм оптимизации применён при конструировании согласующей схемы широкополосного усилителя.
Модуль идеально подходит для высокочастотных многооктавных широкополосных систем, требующих большой мощности.
Основные особенности:
- компактные массогабаритные показатели;
- высокая устойчивость и прочность конструкции;
- встроенные схемы управления и защиты.
Электрические характеристики модуля усилителя KB1030M47A (температура +25ºС, напряжение питания 28 В, импеданс 50 Ом)
|
Параметр |
Обозначение |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Рабочая частота, МГц |
BW |
1000 |
|
3000 |
|
Выходная мощность на высокой частоте, Вт |
PSAT |
|
50 |
|
|
Коэффициент усиления по мощности, дБ |
GP |
|
47 |
|
|
Неравномерность усиления, дБ |
ΔGP |
|
±1,5 |
|
|
Входные потери на отражение, дБ |
S11 |
|
|
-10 |
|
Гармонические искажения (при 20 Вт), дБ |
H |
|
-15 |
|
|
Паразитные сигналы, дБc |
Spur |
|
-60 |
|
|
Скорость переключения, мкс |
TON/OFF |
|
2 |
5 |
|
Входной/выходной импеданс, Ом |
Impedance |
|
50 |
|
|
Рабочее напряжение, В |
VDC |
26 |
28 |
30 |
|
Постоянный ток (при 50 Вт), A |
IDD |
|
8 |
|
Габаритные размеры корпуса: 200×120×25 мм; вес 1,2 кг. Для отвода тепла требуется применение внешнего радиатора.
Модули способны стабильно функционировать при температурах от −40до +60ºC, диапазон температур хранения от −40 до +85 ºC. Защита от перегрева срабатывает при температуре корпуса и радиатора +85ºС±5 ºC (макс.), восстанавливается при +60ºC.
Для получения дополнительной информации по продукции KeyLink Microwave обращайтесь по электронной почте info@prochip.ru
