Модуль 40-ваттного гибридно-плёночного DC/DC-преобразователя со встроенными фильтрами для применения в аппаратуре специального назначения

Модуль 40-ваттного гибридно-плёночного DC/DC-преобразователя со встроенными фильтрами для применения в аппаратуре специального назначения

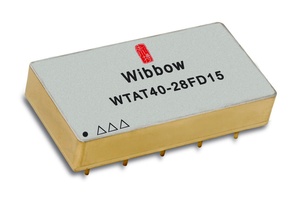

Компания Wibbow International Co., Ltd предлагает модуль гибридно-плёночного преобразователя WTAT40-28FD15 со встроенными помехоподавляющими фильтрами.

На входе фильтр обеспечивает соответствие регламентам электромагнитной совместимости в части кондуктивных помех на проводах подключения питания и восприимчивости к данным помехам согласно категории CS01 и CS02 стандарта MIL-STD-461C. На выходе уровень пульсаций напряжения составляет 50 мВ (от пика до пика).

Двухканальный модуль обеспечивает выходные напряжения ± 15 В, максимальную мощность 40 Вт и предназначен для работы в диапазоне входных напряжений от 15 до 50 В. Для безопасной эксплуатации модули содержат необходимый набор сервисных и защитных функций. Схема защиты от пониженного напряжения на входе обеспечивает корректную работу при питании от аккумуляторной батареи и устраняет проблемы при медленном нарастании входного напряжения. Защиты от перегрузки по току и короткого замыкания являются самовосстанавливающимися. Функция отключением внешним сигналом повышает гибкость применения в системах вторичного электропитания.

WTAT40-28FD15 сохраняет работоспособность в диапазоне температур от -55 до +125°С без ухудшения электрических параметров. Габаритные размеры модуля 49,53×34,24×10,54 мм; вес — 50 г.

Конструктивно интегрально-гибридный преобразователь выполнен в герметичном металлическом корпусе. Набор отбраковочных испытаний обеспечивает уровень качества QJB (H-) в соответствии с национальным стандартом GJB 548C-2021 «Методы и процедуры испытаний микроэлектроники» (соответствует MIL-STD-883 «Test Methods and Procedures for Microelectronics»), что позволяет использовать изделие в авиационно-космических и других применениях, требующих высокой надёжности.

Основные технические параметры модуля WTAT40-28FD15 идентичны параметрам модуля DVETR2815D компании VPT (США).

Система менеджмента качества компании Wibbow International Co. Ltd соответствует требованиям стандарта GB/T19001 (Quality Management Systems), что подтверждает поставку продукции, отвечающей запросам потребителей и соответствующей законодательным и нормативным правовым актам.

С основными параметрами серийно производимых гибридно-плёночных модулей и фильтров электромагнитных помех для применения в аппаратуре специального назначения можно ознакомиться в брошюре.
