При выборе импульсных источников питания основным соображением для разработчика является уровень шумов и помех, генерируемых такими устройствами.
Кроме того, уровень допустимого шумового фона определяется чувствительностью разрабатываемой функциональной части аппаратуры и существенно зависит от конструктивного исполнения источников питания.
Квазирезонансные преобразователи напряжения 2-го поколения семейства Brick, поставляемые под торговой маркой Wibbow, генерируют существенно меньше помех по сравнению с аналогами, созданными на основе метода широтно-импульсной модуляции (ШИМ).
Это связано с тем, что переключение силового транзистора из закрытого состояния в открытое происходит при нулевом значении протекающего через него тока. Отсутствуют высокие скорости изменения тока и напряжения в цепях силовых MOSFET. Модули также содержат внутренний LC-фильтр, обеспечивающий соответствие по уровню шумов требованиям стандартов.

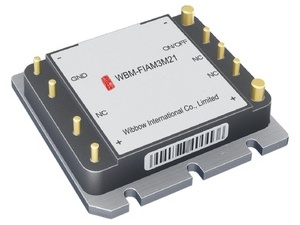

Для преобразователей серий WBC300, WBB300 и WBA300, предназначенных для работы от сети постоянного тока повышенного напряжения 270 В с диапазоном изменения от 180 до 375 В, предлагается использовать на входе модуль фильтрации WBM-FIAM3M21 с целью обеспечения соответствия более строгим требованиям стандартов по генерируемым кондуктивным помехам: MIL-STD-461G категории CE101 к помехам в полосе частот 30 Гц-10 кГц, наводимым на проводах, по которым оборудование получает мощность от источника питания; категории CE102 к помехам в полосе частот 30 кГц-10 МГц для проводов, по которым оборудование получает мощность от источников питания, не являющихся частью оборудования. Кроме этого, данный модуль также снижает восприимчивость блоков питания к кондуктивным помехам входных проводов подачи питания по требованиям CS101, CS114, CS115 и CS116.
Проходной ток модуля 3A, КПД 98%, максимальное падение напряжения 5 В (тип. значение 3 В). Устройство выдерживает воздействие импульсных напряжений 400 В длительностью 100 мс. Для дополнительной защиты от перенапряжений рекомендуется применять на входе фильтра металлоoксидный варистор (MOV).
Модуль фильтрации выпускается в корпусе формата Half Brick — габариты 57,9×55,9×12,7 мм, масса 94 г. Предлагаются модули для работы в диапазоне температур от –55 до +100°С (температурный класс M), от –40 до +100°С (температурный класс H). Конструкция обеспечивает стойкость к воздействию механических ударов, случайной широкополосной вибрации и другим внешним воздействующим факторам согласно требованиям стандартов MIL-STD-810 «TEST METHOD STANDARD FOR ENVIRONMENTAL ENGINEERING CONSIDERATIONS AND LABORATORY TESTS» и GJB360B-2009 «Test Methods for Electronic and Electrical Components» (соответствует MIL-STD-202 «Test Methods for Electronic and Electrical Component Parts»).
Конструктивно и функционально модуль фильтрации WBM-FIAM3M21 идентичен модели
