Компания KeyLink Microwave занимается разработкой и производством широкополосных усилителей высокой мощности, рассчитанных на работу в диапазоне частот от 1,5 до 46 ГГц. Для октавных и многооктавных конструкций уровень мощности варьируется в пределах от 5 до 1000 Вт.
Твердотельные усилители мощности, созданные на базе современных силовых устройств (GaN, GaAs, LDMOS) и монолитных СВЧ‑интегральных схем, демонстрируют отличные рабочие характеристики. К их ключевым преимуществам относятся:
- высокая эффективность в сверхшироком диапазоне рабочих частот;
- повышенная надёжность;
- прочная конструкция.
Благодаря своим характеристикам, усилители высокой мощности находят применение в широком спектре областей, включая системы радиоэлектронного подавления, средства связи, тестовые и радарные системы.
В этих сферах особенно востребованы такие свойства усилителей, как:
- малые габариты;
- потребление энергии;
- высокая выходная мощность;
- простота систем охлаждения.

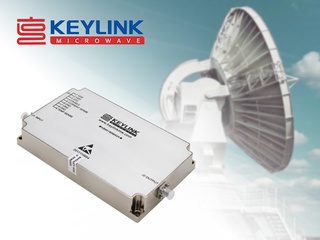

Модуль широкополосного усилителя мощности KB0510M47A предназначен для использования в радиочастотных и сверхвысокочастотных линейных системах. Этот компактный модуль оснащён передовыми высокомощными компонентами, которые обеспечивают:
- превосходный показатель удельной мощности;
- высокую рабочую частоту;
- широкий динамический диапазон;
- низкие уровни искажений.
Высокие рабочие параметры, долговременная надёжность и стабильная частота работы достигаются за счёт:
- применения совершенных высокочастотных согласующих схем и методов уплотнения;
- использования фильтров для подавления электромагнитных и радиочастотных помех;
- изготовления корпусов методом фрезеровки;
- применения качественных компонентов.
Основные особенности модуля:
- малые массогабаритные показатели;
- широкий диапазон рабочих частот и высокая мощность;
- согласованный входной и выходной импеданс (50 Ом);
- встроенные схемы управления и защиты.
Электрические характеристики (при температуре +25ºС, напряжение питания 28 В, импеданс 50 Ом)
|
Параметр |
Обозначение |
Минимальное значение |
Типичное значение |
Максимальное значение |
|
Рабочая частота, МГц |
BW |
500 |
|
1000 |
|
Высокочастотная выходная мощность, Вт |
PSAT |
|
50 |
|
|
Коэффициент усиления по мощности, дБ |
G |
|
47 |
|
|
Неравномерность усиления, дБ |
ΔG |
|
±1,5 |
|
|
Входные потери на отражение, дБ |
S11 |
|
|
-15 |
|
Гармонические искажения (при 25 Вт), дБ |
H |
|
-15 |
|
|
Паразитные сигналы, дБc |
Spur |
|
-60 |
|
|
Время включения/выключения (при изменении мощности от 10 до 90%), мкс |
Ton/off |
|
1 |
2 |
|
Входной/выходной импеданс, Ом |
Impedance |
|
50 |
|
|
Рабочее напряжение, В |
VDC |
26 |
28 |
30 |
|
Постоянный ток (при 50 Вт), A |
IDD |
|
7 |
|
Габаритные размеры корпуса: 150×90×25 мм, вес 0,75 кг.
Модули способны стабильно функционировать при температурах от -40 до +60ºC, диапазон температур хранения – от -45 до +65 ºC. Защита от перегрева срабатывает при температуре корпуса +85 ºC.
