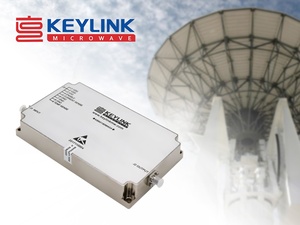

Компания KeyLink Microwave представляет модуль усилителя большой мощности KB002052M47A. Устройство работает в диапазоне частот от 20 до 520 МГц и обеспечивает широкий динамический диапазон мощностей с максимальным значением 50 Вт.
В производстве модуля применяются LDMOS‑транзисторы и технология разварки кристаллов проводниками. Это позволяет достичь современных технических параметров и обеспечить выдающееся соотношение мощности к объёму.
Модуль оптимально подходит для:
- аппаратуры создания преднамеренных помех;
- испытательного оборудования;
- измерительной техники.
Ключевые особенности:
- компактные массогабаритные характеристики;
- широкий частотный диапазон и высокая мощность;
- согласованный входной и выходной импеданс 50 Ом;
- встроенные схемы управления и защиты.
Электрические характеристики модуля усилителя KB002052M47A (температура +25ºС, напряжение питания 28 В, импеданс 50 Ом)
|
Параметр |
Обозначение |
Минимальное значение |
Типовое значение |
Максимальное значение |
|
Рабочая частота, МГц |
BW |
20 |
|
520 |
|
Выходная мощность на высокой частоте, Вт |
PSAT |
|
50 |
|
|
Коэффициент усиления по мощности, дБ |
GP |
|
47 |
|
|
Неравномерность усиления, дБ |
ΔGP |
|
±1,5 |
|
|
Входные потери на отражение, дБ |
S11 |
|
|
-10 |
|
Гармонические искажения (при 30 Вт), дБ |
H |
|
-10 |
|
|
Паразитные сигналы, дБc |
Spur |
|
-60 |
|
|
Входной/выходной импеданс, Ом |
Impedance |
|
50 |
|
|
Рабочее напряжение, В |
VDC |
26 |
28 |
30 |
|
Постоянный ток (при 50 Вт), A |
IDD |
|
7 |
|
Габаритные размеры корпуса модуля: 150×90×25 мм, вес 0,7 кг.
Устрйоства способны стабильно функционировать при температурах от -40 до +60ºC, диапазон температур хранения от -45 до +85 ºC. Защита от перегрева срабатывает при температуре корпуса +85ºС±5 ºC (макс.).
Для получения дополнительной информации по продукции KeyLink Microwave обращайтесь по электронной почте info@prochip.ru
