Усилители компании KeyLink Microwave — широкополосные радиочастотные и сверхвысокочастотные — отличаются выдающимися рабочими характеристиками. Они функционируют в диапазоне частот от 1,5 МГц до 46 ГГц, а мощность моделей, покрывающих октавную полосу или несколько октав, варьируется от 5 Вт до свыше 1000 Вт. Такие усилители применяют в радиолокации, радиоэлектронном противодействии, средствах связи, а также в испытательном и измерительном оборудовании.

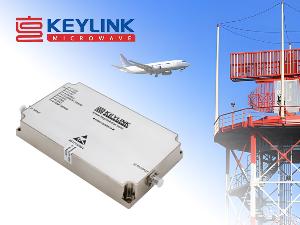

Модель KB1020M50A — модульный усилитель большой мощности, рассчитанный на диапазон частот 1–2 ГГц. Он отличается широким динамическим диапазоном и средней предельной мощностью 100 Вт.
В основе модуля — нитрид‑галлиевые (GaN) транзисторы на подложках из карбида кремния: такая технология обеспечивает современные показатели мощности, высокую удельную объёмную мощность, стабильную работу в течение длительного времени и повышенную эффективность.
Надёжность устройства повышают контроль тока и температуры, а также вход дистанционного управления по ТТЛ‑сигналу, позволяющий управлять включением. В качестве дополнительных опций доступны: защита от высокого КСВ на выходе (при подключении антенны) и ограничение входного сигнала — это предотвращает выход усилителя из строя из‑за повышенного π‑фактора.
Для дистанционного управления и мониторинга параметров предусмотрена возможность интеграции последовательного интерфейса RS‑422 с микроконтроллерным устройством.
Модуль устойчиво работает в диапазоне температур окружающей среды от −40 до +60 °C (максимальная температура корпуса — +85 °C). Защита от перегрева срабатывает при температуре +85 °C (на теплоотводе), восстановление нормальной работы происходит при температуре +60 °C. Диапазон температур хранения — от −45 до +85 °C.
При эксплуатации обязательно использование соответствующего теплоотводящего радиатора. Способность функционировать в широком температурном диапазоне делает устройство универсальным для различных климатических условий, что является немаловажным фактором для обеспечения надёжности и долговечности техники в сложных условиях эксплуатации.
Габариты модуля: 180 × 120 × 25 мм, вес — 1,5 кг.
Электрические характеристики при T = 25 °C, напряжении 28 В, импедансе 50 Ом
| Параметр | Обозначение | Мин. | Тип. | Макс | Единица измерения |
| Рабочая частота | BW | 1000 | 2000 | МГц | |
| Выходная мощность при PIN= 0 дБм | PSAT | 100 | Вт | ||
| Коэффициент усиления по мощности | GP | 50 | дБ | ||
| Неравномерность коэффициента усиления по мощности | Δ GP | ± 2 | дБ | ||
| Потери на отражение на входе | S11 | -10 | дБ | ||
| Гармонические составляющие при 50 Вт | H | -15 |
дБн (относительно мощности несущей)
|
||
| Паразитные сигналы | Spur | -60 | Дбн | ||
| Входной/выходной импеданс | Impedance | 50 | Ом | ||
| Рабочее напряжение | VDC | 24 | 28 | 32 | В |
| Постоянный ток при мощности 100 Вт | IDD | 12 | 15 | A | |
| Время переключения сигнала 1 кГц уровня ТТЛ (вход ENABLE) | TON/OFF | 2 | 5 | мкс |
При выборе усилителей для конкретного применения необходимо тщательно проверять соответствие реальных рабочих сигналов параметрам модуля усилителя мощности, предназначенного для работы в непрерывном режиме (соотношение сигнал/шум, набор гармонических составляющих сигнала, согласованность импеданса усилителя и реальной нагрузки и т. д.). Предоставление сигналов в форматах Quam16, QPSK, BPSK, SR‑FQPSK для моделирования работы усилителя производителем позволит оптимально модифицировать схему стандартного усилителя под конкретный сигнал, что сэкономит время при интегрировании усилителя в оборудование потребителя.
