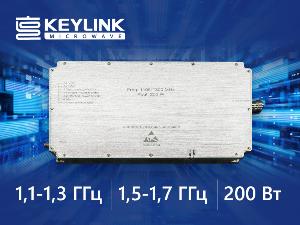

Компания KeyLink Microwave представляет модули узкополосных усилителей большой мощности KN1113M53A и KN1517M53B, разработанные для требовательных высокочастотных применений. Обе модели обеспечивают мощность насыщения 200 Вт и характеризуются отличным показателем неравномерности амплитудно‑частотной характеристики — ±1,5 дБ.
Модель KN1113M53A предназначена для работы в диапазоне частот 1,1–1,3 ГГц, модель KN1517M53B работает в диапазоне частот 1,5–1,7 ГГц с типовым коэффициентом усиления 53 дБ.
В модулях используется передовая нитрид‑галлиевая (GaN) технология и технология проволочной разварки в связке с монтажом чипа на плату: бескорпусной полупроводниковый кристалл (то есть без пластиковой или керамической оболочки) устанавливают прямо на подложку (печатную плату, керамику) и соединяют его контактные площадки с дорожками платы с помощью тонких металлических проволок. Это позволяет достичь лучших в своём классе показателей удельной мощности, тепловых показателей и эффективности по сравнению с решениями на основе традиционной LDMOS‑технологии.
Основные свойства:
- встроенный контроль прямой и обратной мощности;
- защиты от перегрузки по току, превышения напряжения и перегрева обеспечивают надёжное функционирование в предельных условиях;
- превосходная температурная устойчивость.
Созданные для применения в радиолокационных системах, системах радиоэлектронной борьбы, спутниковой связи и создания преднамеренных помех, эти усилители предлагают не имеющие равных коммутируемую мощность и эффективность в данном форм‑факторе.
Габаритные размеры модулей — 220×130×30 мм, вес — 2,2 кг.
Диапазон рабочих температур — от −20 до +60 °C (максимальная температура корпуса — +85 °C).
Для обеспечения оптимального отвода тепла требуется применение внешнего радиатора.
