Новая модель ЖК-модуля на печатной плате с круглым экраном разрешением 128×128 точек от Raystar Optronics

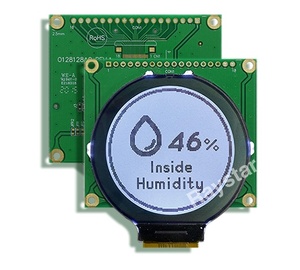

Компания Raystar Optronics предлагает монохромный графический жидкокристаллический индикатор RX128128A2 с точечной матрицей формата 128×128 точек.

Эта модель является расширением модели RX128128A (один из самых продаваемых ЖК-дисплеев, выполненных по технологии COG). Печатная плата с четырьмя отверстиями для винтов позволяет легко установить дисплей в сборку. Все периферийные схемы выполнены на печатной плате, что делает модуль проще в применении. Конструкция схемы на стороне пользователя сокращена, таким образом, модуль работает просто, пропуская сигнал. Три разных типа порта ввода (например, порт Pitch 2.54, соединитель Pitch 1.0 и Pitch 0.5) зарезервированы для пользователей, чтобы иметь больше вариантов для входного интерфейса.

Жидкокристаллические дисплеи с экраном круглой формы являются ярко выраженной тенденцией на рынке и часто применяются, например, в промышленных измерительных устройствах.

Технические характеристики дисплея RX128128A2:

• Число точек: 128×128.
• Габариты модуля: 60×62,79×8,6 мм.
• Видимая площадь экрана: 42×42 мм.
• Рабочее поле: 44×44 мм.
• Размер пикселя: 0,308×0,308 мм.
• Шаг пикселя: 0,310×0,310.
• Тип дисплея: FSTN (Film compensated STN), просветно-отражательный.
• Интерфейсы: 8080/6800 (8-битный режим работы), 4- или 3-проводной SPI, I²С.
• Коэффициент мультиплексирования строк, 1/136, режим bias 1/12.
• Направление наблюдения: 6:00 часов (снизу).
• Тип подсветки: массив светодиодов с белым свечением.
• Диапазон рабочей температуры от -20 до +70ºC.
