XMTI (Xi’an Microelectronics Technology Institute — Сианьский технологический институт микроэлектроники), основанный в 1965 году, является крупнейшим производителем высоконадёжной электронной продукции для космического и наземного оборудования в Китае.
Он выпускает полупроводниковую 3D‑память с использованием технологии Package‑on‑Package, высокоэффективные DC/DC‑преобразователи по различным технологиям, SiC/IGBT‑драйверы, силовые транзисторы VDMOS, линейные стабилизаторы напряжения со сверхмалым падением напряжения (LDO), цифровые микросхемы, АЦП/ЦАП, ШИМ‑контроллеры, операционные усилители, компараторы, микросхемы управления электроприводом и многие другие устройства.
Продукция выпускается в индустриальном, радиационно‑стойком (для применения в бортовом оборудовании космической техники) и военном исполнениях в соответствии с требованиями китайских стандартов (GJB), которые являются производственными стандартами организации.
Изделия уровня качества Space поставляются с обширной сопроводительной документацией. В её состав входят:
- входной контроль Китайского центра аэрокосмических компонентов (Buy‑off Inspection Report);
- отчёт по контролю перед корпусированием (Precap Inspection Report);
- отбраковочные испытания (Screening Test);
- контроль соответствия качества (Conformance Inspection Report, QCI);
- приёмо‑сдаточные испытания (Circuit Acceptance and Delivery Report, Consignation Test);
- отчёт по испытаниям на суммарную накопленную дозу (TID Report);
- отчёт по испытаниям на воздействие тяжёлых заряженных частиц (SEE Report);
- разрушающий физический анализ (РФА) (Destructive Physical Analysis, PDA);
- сертификат подтверждения от производителя (Manufacture Certificate of Conformance);
- сертификат соответствия от Китайского центра аэрокосмических компонентов (CASEC Certificate of Compliance).

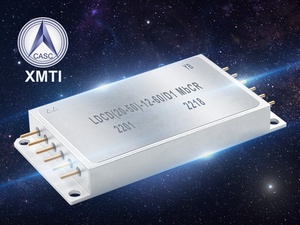

Популярной продукцией являются гибридно‑плёночные радиационно‑стойкие DC/DC‑преобразователи для применения в сетях постоянного тока с диапазоном изменения напряжения от 80 до 120 В и выходными мощностями 15, 30, 65 и 120 Вт.
Одно-, двух- и трёхканальные модели охватывают наиболее востребованные напряжения: 3,3; 5; 9; 12; 15; 28; ±5; ±12; ±15; 5/±12; 5/±15 В. Преобразование осуществляется с КПД от 70 до 88 %.
Также предлагаются радиационно‑стойкие модули DC/DC‑преобразователей напряжения для работы в бортовых сетях космических аппаратов со стандартной шиной 28 В (диапазон изменения напряжения — от 20 до 50 В).
Устройства характеризуются стойкостью к накопленной дозе до 100 крад (Si). При этом испытания проводятся при низкой мощности дозы 0,1 рад (Si)/с. Гарантируется отсутствие одиночных эффектов при воздействии высокоэнергетических частиц с линейными потерями энергии (ЛПЭ) до 75 МэВ · см²/мг. Диапазон рабочих температур — от −55 до +125 °C. Уровни качества модулей: Y, HB.
Для дополнительного понижения уровня кондуктивных помех во входных цепях предлагаются фильтры электромагнитных помех.
Для безопасной эксплуатации модули содержат набор защитных и сервисных функций:
- блокировка при пониженном входном напряжении;
- защита от перегрузки по току и короткого замыкания;
- дистанционное выключение внешним сигналом со стороны входа;
- синхронизация от внешнего генератора или взаимная синхронизация нескольких модулей;
- параллельное соединение с равномерным распределением тока между модулями;
- некоторые другие функции.
Необходимо отметить отсутствие (за редким исключением) в большинстве отечественных радиационно‑стойких источников питания входа синхронизации, позволяющего оптимально каскадировать модули для получения необходимой мощности. Применение таких модулей в космической технике требует разработки дополнительных схем синхронизации и обвязывающих элементов, что сказывается на массогабаритных характеристиках бортовой аппаратуры.
Модули преобразователей напряжения выпускаются в соответствии с требованиями национальных стандартов:
- GJB 2438B‑2017 «General Specification for Hybrid Integrated Circuits»;
- Q/QJA 20085A‑2017 «General Specification for Hybrid Integrated Circuits for Aerospace Applications. Quality Control for Process Requirements of Space Prohibited and Restricted Use».
Между национальными стандартами качества GJB и стандартами MIL (США) прослеживается некоторое соответствие.
Необходимо отметить, что гибридно‑плёночные DC/DC‑преобразователи XMTI уровня качества Military и Space для работы со стандартной шиной 28 В по электрическим параметрам, массогабаритным характеристикам, расположению выводов и их функциональному назначению идентичны изделиям известной американской компании Crane Aerospace & Electronics (Interpoint®), которые ранее широко использовались в аппаратуре специального назначения, выпускаемой российскими предприятиями.
Таблица «Основные технические параметры радиационно-стойких DC/DC-преобразователей для работы в бортовых сетях космических аппаратов с напряжением 28 В»
|
Заказной номер |
Выходная мощность, Вт |
Диапазон входного напряжения, В |
Выходное напряжение, В |
Выходной ток, А |
КПД (тип.),% |
Масса, г |
Габариты, мм |
Уровень качества |
|
LDCD/(20-50)-5-1.5/SP |
1,5 |
20-50 |
5 |
0,3 |
67 |
14 |
25,24×20,76×6,86 |
H, YB |
|
LDCD/(20-50)-12-1.5/SP |
1,5 |
20-50 |
12 |
0,125 |
67 |
14 |
25,24×20,76×6,86 |
H, YB |
|
LDCD/(20-50)-5-1.5/D1 |
1,5 |
20-50 |
±5 |
±0,15 |
69 |
19 |
27,31×27,31×6,86 |
H, YB |
|
LDCD/(20-50)-12-1.5/D1 |
1,5 |
20-50 |
±12 |
±0,0625 |
67 |
19 |
27,31×27,31×6,86 |
H, YB |
|
LDCD/(20-50)-5R-5/SP |
5 |
20-50 |
5 |
1 |
70 |
18,5 |
27,31×27,31×6,86 |
H, YB |
|
LDCD/(20-50)-12R-5/SP |
5 |
20-50 |
12 |
0,417 |
71 |
18,5 |
27,31×27,31×6,86 |
H, YB |
|
LDCD/(20-50)-15R-5/SP |
5 |
20-50 |
15 |
0,333 |
72 |
18,5 |
27,31×27,31×6,86 |
H, YB |
|
LDCD/(20-50)-5-5F/D1 |
5 |
20-50 |
±5 |
±0,5 |
72 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-12-5F/D1 |
5 |
20-50 |
±12 |
±0,208 |
73 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-3R3-8F/SP |
8 |
20-50 |
3,3 |
2,4 |
70,8 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-5R-12F/SP |
12 |
20-50 |
5 |
2,4 |
74,6 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-5R-15F/SP |
15 |
20-50 |
5 |
3 |
74,5 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-12R-15F/SP |
15 |
20-50 |
12 |
1,25 |
79,2 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-15R-15F/SP |
15 |
20-50 |
15 |
1 |
81 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-28-15F/SP |
15 |
20-50 |
28 |
0,54 |
81 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-5-12F/D1 |
12 |
20-50 |
±5 |
±1,2 |
77 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-12-15F/D1 |
15 |
20-50 |
±12 |
±0,625 |
80 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-15-15F/D1 |
15 |
20-50 |
±15 |
±0,5 |
82 |
33 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-512-15F/T1 |
15 |
20-50 |
5/±12 |
1,5/±0,313 |
74 |
57 |
68,75×34,19×10,29 |
H, YB |
|
LDCD/(20-50)-515-15F/T1 |
15 |
20-50 |
5/±15 |
1,5/±0,25 |
72 |
57 |
68,75×34,19×10,29 |
H, YB |
|
LDCD/(20-50)-5R-15VF/SP |
15 |
20-50 |
5 |
3 |
75 |
49 |
50,75×28,70×8,38 |
H, YB |
|
LDCD/(20-50)-12-15VF/D1 |
15 |
20-50 |
5 |
3 |
79 |
49 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-15-15VF/D1 |
15 |
20-50 |
±15 |
0,5 |
80 |
52 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-3R3-20F/SP |
20 |
20-50 |
3,3 |
6,06 |
74 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-5-25F/SP |
25 |
20-50 |
5 |
5 |
76 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-08-25F/SP |
25 |
20-50 |
8 |
3,125 |
80 |
53 |
73,91×28,32×10,16 |
H |
|
LDCD/(20-50)-12-30F/SP |
30 |
20-50 |
12 |
2,5 |
80 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-15-30F/SP |
30 |
20-50 |
15 |
2 |
83 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-18-30F/SP |
30 |
20-50 |
18 |
1,67 |
83 |
53 |
73,91×28,32×10,16 |
H |
|
LDCD/(20-50)-5-25F/D1 |
25 |
20-50 |
±5 |
2,5 |
76 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-12-25F/D1 |
25 |
20-50 |
±12 |
1,25 |
82 |
53 |
73,91×28,32×10,16 |
H, YB |
|
LDCD/(20-50)-512-30F/T1 |
30 |
20-50 |
5/±12 |
4/±0,416 |
73 |
57 |
68,75×34,19×10,49 |
H, YB |
|
LDCD/(20-50)-515-30F/T1 |
30 |
20-50 |
5/±15 |
4/±0,333 |
77 |
57 |
68,75×34,19×10,49 |
H, YB |
|
LDCD/(20-50)-5-50/SP |
50 |
20-50 |
5 |
10 |
78 |
76 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-12-60/SP |
60 |
20-50 |
12 |
5 |
78 |
76 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-15-65/SP |
65 |
20-50 |
15 |
4,33 |
82 |
76 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-28-65/SP |
65 |
20-50 |
28 |
2,32 |
81 |
77 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-5-50/D1 |
50 |
20-50 |
±5 |
±5 |
79 |
77 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-12-50/D1 |
60 |
20-50 |
±12 |
±2,5 |
84 |
77 |
76,33×18,23×10,16 |
H, YB |
|
LDCD/(20-50)-3R3-66/SP |
66 |
20-50 |
3,3 |
20 |
77 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-5-100/SP |
100 |
20-50 |
5 |
20 |
82 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-6R3-100/SP |
100 |
20-50 |
6,3 |
15,9 |
82 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-8-100/SP |
100 |
20-50 |
8 |
12,5 |
85 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-9R5-110/SP |
110 |
20-50 |
9,5 |
11,6 |
86 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-12-120/SP |
120 |
20-50 |
12 |
10 |
85 |
76 |
76,33×18,23×10,16 |
H, YC |
|
LDCD/(20-50)-15-120/SP |
120 |
20-50 |
15 |
8 |
86 |
76 |
76,33×18,23×10,16 |
H, YC |
В настоящее время ЭКБ производства китайских компаний успешно применяется в российских космических проектах.
