Основные бортовые системы космических аппаратов — система сигнальной обработки, центральный бортовой компьютер и аппаратура ввода‑вывода информации — включают процессоры, элементы памяти и функциональные логические элементы. Поскольку эти компоненты работают от пониженного напряжения (от 3,3 до 1 В и менее), для их питания требуются специализированные источники.
Для разработки бортовых источников питания, обеспечивающих необходимые режимы работы, предприятие SIET (Shaanxi Electronic Technology Research Institute Co.) предлагает микросхему SE4644ARH, которая является четырёхканальным понижающим модулем DC/DC‑преобразователя с 4 A нагрузкой по каждому каналу.
Выходные каналы могут быть соединены параллельно в матрицу с суммарным выходным током до 16 A. В корпус включены контроллеры управления коммутацией, силовые транзисторы MOSFET, дроссели и вспомогательные компоненты. Предназначенный для работы в диапазоне входных напряжений от 4 до 14 В или от 2,375 до 14 В с внешним напряжением смещения, модуль поддерживает диапазон выходного напряжения от 0,6 до 5,5 В. Высокоэффективная схема обеспечивает выходной ток 4 A в длительном режиме работы (5 A — пиковый ток) на каждом выходном канале. Для работы требуются только входной конденсатор и конденсаторы на каждом канале.
Повысить гибкость и безопасность эксплуатации позволяет наличие обширного набора сервисных и защитных функций:
- выбор рабочего режима для каждого канального регулятора;
- управление пороговым значением тока и компенсация напряжения усилителя ошибки регулятора каждого канала, вход внешней синхронизации фазового детектора модуля (частота внешнего синхросигнала — от 700 кГц до 1,3 МГц);
- параллельное включение каналов для увеличения тока нагрузки;
- мониторинг температуры «переход‑корпус»;
- отслеживание состояния выходного напряжения;
- защита от перенапряжения, перегрузки (метод ограничения тока с острой коленообразной характеристикой) и перегрева;
- регулировка выходного напряжения внешним резистором.
Типовая частота преобразования модуля составляет 1 МГц. Возможность синхронизации частоты внешним сигналом в указанных пределах весьма важна для чувствительных к шумам применений.
Модуль предназначен для обеспечения питанием цифровых нагрузок с различными низкими уровнями напряжений и довольно большими динамическими токами (до 16 A): БИС программируемых логических матриц (FPGA), DSP, заказных интегральных схем (ASIC).

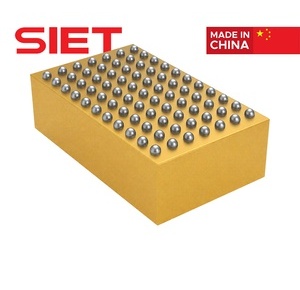

Микросхема SE4644ARH выполнена в корпусе BGA‑77 с размерами 9×15×5,01 мм и является функциональным аналогом модуля (µModule) LTM4644 (Analog Devices). Предлагаются модели с уровнями качества QY и CH, что позволяет для создания прототипов космической аппаратуры применять более дешёвое изделие и избежать дополнительных временных и финансовых затрат при изготовлении конечных устройств.
Модуль способен стабильно функционировать при рабочих температурах от −55 до +125 °C.
Стойкость модуля к воздействию полей ионизирующих излучений космического пространства позволяет применять его в аппаратуре космических аппаратов с длительным сроком активного существования. Стойкость к накопленной дозе радиации гарантируется для суммарной дозы ≥100 крад (Si). Испытания проводятся облучением низкой и высокой интенсивности. Гарантируется стойкость к одиночным эффектам (не проявляются обратимые и необратимые эффекты SEL и SEB) при пороговых линейных потерях энергии (ЛПЭ) иона ≥ 37 МЭВ· см2 /мг (VIN ≤ 12 В).
Отчёты об испытаниях на накопленную дозу и на воздействие тяжёлых заряженных частиц входят в состав сопроводительной документации на изделия.
Предприятие SIET — небольшое современное электронное предприятие — с 1975 года работает исключительно на внутренний рынок авиакосмической электроники.
Высоконадёжная продукция предприятия выпускается в соответствии с требованиями национальных военных стандартов (GJB). Стандарты качества GJB практически совпадают с американскими стандартами MIL и европейскими стандартами ECSS, методики которых опубликованы и доступны для ознакомления.
