Твердотельные 120‑ваттные СВЧ‑усилители мощности компании KeyLink для работы в диапазоне частот 6–18 ГГц характеризуются высокой удельной мощностью и выдающейся надёжностью. Они соответствуют жёстким техническим требованиям для применения в современных системах радиоэлектронной борьбы (РЭБ), радиолокационных системах, а также в испытательном и измерительном оборудовании. В линейку 120‑ваттных моделей для диапазона 6–18 ГГц входят два модуля — KB60180M51A (в настоящее время не поставляется) и KB60180M51B. Они обеспечивают одинаковый уровень мощности, но различаются по функциональным возможностям, предоставляя пользователю удобные варианты использования.
Общие базовые достоинства
- Эффективное управление отводом тепла. Полностью интегрированный модуль оптимизирует отвод тепла и обеспечивает длительную функциональную стабильность при высокой мощности.
- Компактность и небольшой вес. Габариты и масса изделий выгодно отличаются от аналогичных решений на рынке, что делает их подходящими для применения на платформах с ограниченным объёмом, например, в передвижных и радиоуправляемых системах.
- Высокая выходная мощность во всём частотном диапазоне. Усилитель стабильно выдаёт 120 Вт в диапазоне 6–18 ГГц, обеспечивая требуемые системные динамические характеристики.
- Всесторонняя защита. Интегрированная защита от перенапряжения, перегрузки по току и перегрева, а также сигнализация об аварийном состоянии повышают живучесть устройства.
Различия моделей
- KB60180M51A: компактность и небольшой вес. Габариты 260×216×110 мм, вес 8 кг, что делает конструкцию модуля одной из самых компактных в своём классе.
Ключевые свойства: - Оптимизированная защита от коэффициента стоячей волны по напряжению (КСВН) гарантирует устойчивую работу при жёстких условиях по нагрузке, в том числе при высокой степени рассогласования нагрузки.
- Модель разработана для применений с жёсткими ограничениями по объёму, например, для бортовых систем и систем обнаружения передвижения.

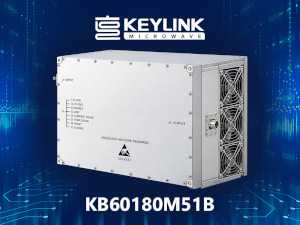

- KB60180M51B: высокая надёжность и расширенные функциональные возможности. Габариты 320×230×120 мм, вес 10 кг. Модель отличается сбалансированной мощностью и расширенной функциональностью.
Ключевые свойства:
- Улучшенный алгоритм защиты от КСВН повышает устойчивость к рассогласованию нагрузки.
- Функция автоматического перезапуска: после аварии усилитель автоматически блокируется — требуется устранение неисправности. После восстановления работоспособности устройство сможет нормально функционировать без повторного включения питания.
Сферы применения
- Радиоэлектронное подавление: широкополосное и мощное формирование преднамеренных помех и их подавление.
- Радиолокационные системы: управление АФАР и имитация целей.
- Космическая связь: усиление мощности сигналов на наземных станциях линий связи «Земля — космос».
- Испытания и измерения: формирование мощных сигналов для проверки электромагнитной совместимости, ВЧ‑имитационное моделирование и другие задачи.
Серия твердотельных 120‑ваттных усилителей мощности для диапазона 6–18 ГГц задаёт новые критерии технического уровня для широкополосных усилителей. Её ключевые преимущества: высокая удельная мощность, надёжность и дифференцированные характеристики моделей.
Расширение семейства изделий
На базе той же широкополосной платформы для диапазона 6–18 ГГц предлагается линейка решений с разной выходной мощностью в непрерывном режиме работы и различными компоновками:
- KB60180M40B: мощность 10 Вт, непрерывный режим, усиление 40 дБ, габариты корпуса 150×90×25 мм.
- KB60180M43C: мощность 20 Вт, непрерывный режим, усиление 43 дБ, габариты корпуса 150×90×25 мм.
- KB60180M45B: мощность 30 Вт, непрерывный режим, усиление 45 дБ, габариты корпуса 150×90×30 мм.
- KB60180M47FV: мощность 50 Вт, непрерывный режим, усиление 47 дБ, габариты корпуса 180×120×22 мм.
