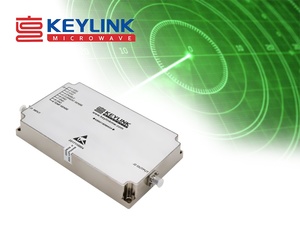

Компания KeyLink Microwave предлагает модуль широкополосного усилителя высокочастотных сигналов KB0001003M53B для применения в системах радиоэлектронной борьбы, а также в измерительном и испытательном оборудовании. Модуль охватывает диапазон частот от 1,5 до 30 МГц. Использование кремниевых полевых транзисторов с боковым легированием (LDMOS) позволяет достичь современных технических характеристик в рабочем диапазоне частот — в непрерывном режиме (CW) модуль отличается высоким КПД и превосходным показателем удельной объёмной мощности.
Интегрированные схемы управления и защиты (в том числе защита от перегрева, перегрузки по току и перенапряжения) обеспечивают безопасную эксплуатацию и расширяют возможности практического применения устройства.
По заказу возможна установка интерфейса RS‑422 или RS‑485 для управления функциями усилителя с помощью удалённого управляющего микроконтроллера.
Характерные особенности модуля усилителя мощности KB0001003M53B:
- небольшие габариты и вес;
- согласованные входной и выходной импедансы (50 Ом);
- интегрированные схемы управления и защиты.
Модуль устойчиво работает в диапазоне температур окружающей среды от −40 до +60 °C (максимальная температура корпуса — +85 °C). Защита от перегрева срабатывает при температуре +95 °C (на теплоотводе), а восстановление нормальной работы происходит при температуре +60 °C. Диапазон температур хранения — от −45 до +85 °C. При эксплуатации обязательно использование соответствующего теплоотводящего радиатора. Способность функционировать в широком температурном диапазоне делает устройство универсальным для различных климатических условий, что важно для обеспечения надёжности и долговечности техники в сложных эксплуатационных условиях.
Габариты модуля: 200 × 150 × 30 мм, вес — 2 кг.
Электрические характеристики при T = 25 °C, напряжении 28 В, импедансе 50 Ом.
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс |
Единица измерения |
|
Рабочая частота |
BW |
1,5 |
|
30 |
МГц |
|
Выходная мощность при PIN= 0 дБм |
PSAT |
|
200 |
|
Вт |
|
Коэффициент усиления по мощности |
GP |
|
53 |
|
дБ |
|
Потери на отражение на входе |
S11 |
|
|
-10 |
дБ |
|
Гармонические составляющие при 100 Вт |
H |
|
-10 |
|
дБн (относительно мощности несущей) |
|
Паразитные сигналы |
Spur |
|
-60 |
|
Дбн |
|
Входной/выходной импеданс |
Impedance |
|
50 |
|
Ом |
|
Рабочее напряжение |
VDC |
24 |
28 |
32 |
В |
|
Постоянный ток при мощности 200 Вт |
IDD |
|
15 |
|
A |
|
Время переключения сигнала 1 кГц уровня ТТЛ (вход ENABLE) |
TON/OFF |
|
2 |
5 |
мкс |
При выборе усилителей для конкретного применения необходимо тщательно проверять соответствие реальных рабочих сигналов параметрам модуля усилителя мощности, предназначенным для работы в непрерывном режиме (соотношение сигнал/шум, набор гармонических составляющих сигнала, согласованность импеданса усилителя и реальной нагрузки и т.д.).
