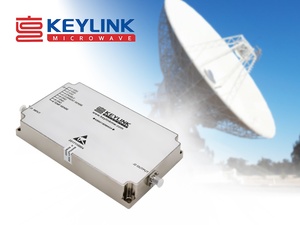

Для применения в системах постановки преднамеренных помех, измерительном и испытательном оборудовании электромагнитной совместимости компания KeyLink Microwave предлагает модуль широкополосного усилителя мощности KB0727M50A, охватывающий несколько диапазонов частот, — в том числе диапазон от 0,7 до 2,7 ГГц — с предельной мощностью 100 Вт. Применение нитрид‑галлиевых (GaN) транзисторов для производства модуля обеспечивает ему современный уровень показателей усиления мощности с превосходным значением удельной мощности.
Характерные особенности модуля усилителя:
- небольшие размеры и вес;
- широкий диапазон частот и большая мощность;
- согласованные входной и выходной импедансы (50 Ом);
- встроенные схемы управления и защиты.
Модуль устойчиво работает в диапазоне температур от −40 до +60 °C. Защита от перегрева срабатывает при температуре +85 °C (на теплоотводе), восстановление нормальной работы происходит при температуре +60 °C.
Габариты модуля: 180 × 90 × 25 мм, вес — 1,2 кг.
Электрические характеристики при T= 25°C, напряжении 28 В, импедансе 50 Ом
|
Параметр |
Обозначение |
Мин. |
Тип. |
Макс. |
Единица измерения |
|
Рабочая частота |
BW |
700 |
|
2700 |
МГц |
|
Выходная мощность при PIN= 0 дБм |
PSAT |
|
100 |
|
Вт |
|
Коэффициент усиления по мощности |
GP |
|
50 |
|
дБ |
|
Неравномерность коэффициента усиления мощности |
ΔGP |
|
±2,5 |
|
дБ |
|
Потери на отражение на входе |
S11 |
|
|
-10 |
дБ |
|
Гармоники при 60 Вт |
H |
|
-10 |
-8 |
дБн (ниже мощности несущей)
|
|
Паразитные сигналы |
Spur |
|
-60 |
|
Дбн |
|
Входной/выходной импеданс |
Impedance |
|
50 |
|
Ом |
|
Рабочее напряжение |
VDC |
24 |
28 |
32 |
В |
|
Постоянный ток при мощности 80 Вт |
IDD |
|
13 |
|
A |
|
Время переключения сигнала 1 кГц уровня ТТЛ (вход ENABLE) |
TON/OFF |
|
2 |
5 |
мкс |
При выборе модулей для конкретного применения необходимо тщательно проверять соответствие реальных рабочих сигналов параметрам модуля (соотношение сигнал/шум, набор гармонических составляющих сигнала, согласованность импеданса усилителя и реальной нагрузки и т.д.).
