Компания Raystar Optronics, Inc выпустила символьные двухстрочные дисплеи OLED REX001602H с 16 символами в одной строке. Данная серия созданы с применением одной из базовых технологий COG (Chip On Glass), предполагающей соединение кристалла драйвера с выводами на стеклянной подложке дисплея, что позволяет уменьшить габариты и стоимость устройства.
Дисплеи, изготовленные по технологии COG, широко применяются в портативных приборах. В серии REX001602H используется микросхема драйвера RS0012, которая формирует изображение символа на основе информации, содержащейся в ПЗУ знакогенератора, и реализует внешний интерфейс. Система команд управления контроллера OLED-дисплеев RS0012 практически идентична набору команд популярного контроллера ЖК-дисплеев HD44780 (Hitachi). Высокий контраст OLED-дисплеев (10 000:1) при относительно не очень высокой яркости (около 100 кд/м2) позволяет получать качественное и отчётливое изображение на экране.
Основные параметры OLED-дисплея REX001602H:
- Организация: две строки по 16 символов
- Габаритные размеры: 39,1×15,8×2,01 мм

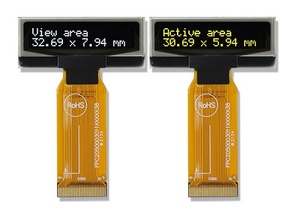

- Видимая область экрана: 32,69×7,94 мм
- Рабочая площадь: 30,69×5,94 мм
- Размер пиксела: 0,297×0,315 мм
- Шаг пиксела: 0,342×0,36 мм
- Размер знакоместа: 1,66×2,835 мм
- Тип панели: OLED с пассивно-матричной адресацией
- Интерфейс:
- стандартный параллельный, совместимый с шинами 6800 или 8080
- последовательный SPI
- I2C
- Доступны модели с жёлтым и белым цветами свечения экрана
- Коэффициент мультиплексирования строк: 1/16
- Диапазон рабочей температуры: от -40 до +80˚C
- Диапазон температуры хранения: от -40 до +85˚C.
