Для таких применений, как бурение нефтяных скважин, исследование сейсмической активности, контроль авиационных двигателей, где возникает необходимость работы при температурах до +175 °C, XMTI (Xi’an Microelectronics Technology Institute) предлагает использовать стойкие к воздействию высоких температур DC/DC‑преобразователи.

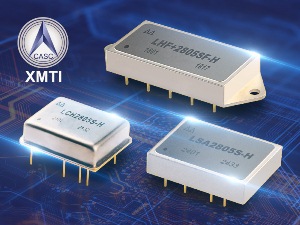

Высокотемпературные модули серий LCH, LSA и LHF с выходными мощностями 5–20 Вт выполнены по толстоплёночной гибридной технологии, которая обеспечивает минимальное сопротивление теплопередачи от теплонагруженных элементов конструкции к поверхности теплоотвода, а также высокую герметичность изделия.
В однотактных обратноходовых модулях для повышения КПД (86% у 20‑ваттных моделей) и уменьшения габаритов корпуса применяются современные методы: активное ограничение напряжения на элементах схемы, синхронные выпрямители на основе МДП‑транзисторов, схемы возврата энергии в первичный источник. В качестве элементов гальванической развязки применяются высоконадёжные оптроны — это также позволяет уменьшить размеры изделия.
Модули предназначены для работы в диапазоне входного напряжения 15–50 В и выдерживают выбросы напряжения до 80 В длительностью 1 с (серии LHF+ и LHF). Значение удельной мощности преобразователей сравнимо с параметрами зарубежных изделий — 2430 Вт/дм³ для 20‑ваттных моделей.
Основные параметры высокотемпературных модулей:
- гибридно‑плёночная технология, обеспечивающая высокую плотность упаковки компонентов и герметичность конструкции;
- эксплуатация при температурах от −55 до +175 °C;
- диапазон входного напряжения 15–50 В;
- выходные мощности 5–20 Вт;
- сервисные и защитные функции: дистанционное управление включением и выключением со стороны входа; блокировка при пониженном входном напряжении; защита от короткого замыкания.
Основные характеристики высокотемпературных DC/
|
Модель |
Выходная мощность, Вт |
Входное напряжение, В |
Выходное напряжение, В |
Выходной ток, A |
КПД (тип.) % |
Масса, г |
Габариты корпуса, мм |
|
|
5 |
15–50 |
5 |
1 |
76 |
13,5 |
25,24×20,76×6,73 |
|
|
5 |
15–50 |
12 |
0,417 |
77 |
13,5 |
25,24×20,76×6,73 |
|
|
5 |
15–50 |
15 |
0,333 |
78 |
13,5 |
25,24×20,76×6,73 |
|
|
5 |
15–50 |
±5 |
±0,5 |
78 |
13,5 |
25,24×20,76×6,73 |
|
|
5 |
15–50 |
±15 |
±0,166 |
75 |
13,5 |
25,24×20,76×6,73 |
|
|
8 |
15–50 |
5 |
1,6 |
78 |
20 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
5 |
1,6 |
78 |
23 |
38,7×27,51×7,1 (c монтажными фланцами) |
|
|
8 |
15–50 |
12 |
0,66 |
80 |
25 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
12 |
0,66 |
80 |
25 |
38,7×27,51×7,1 (c монтажными фланцами) |
|
|
8 |
15–50 |
15 |
0,53 |
80 |
25 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
15 |
0,53 |
80 |
25 |
38,7×27,51×7,1 (c монтажными |
|
|
8 |
15–50 |
±5 |
±0,8 |
78 |
25 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
±5 |
±0,8 |
78 |
25 |
38,7×27,51×7,1 (c монтажными фланцами) |
|
|
8 |
15–50 |
±12 |
±0,33 |
80 |
25 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
±12 |
±0,33 |
80 |
25 |
38,7×27,51×7,1 (c монтажными фланцами) |
|
|
8 |
15–50 |
±15 |
±0,26 |
80 |
25 |
27,51×27,51×7,1 (без фланцев) |
|
|
8 |
15–50 |
±15 |
±0,26 |
80 |
25 |
38,7×27,51×7,1 (c монтажными фланцами) |
|
LHF+ |
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5 |
3 |
84 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5 |
3 |
84 |
30 |
50,8×26,58×8,38 (c монтажными фланцами) |
|
LHF+ |
18 |
15–50, допускаются выбросы напряжения до 80vВ длительностью 1 с |
5,2 |
3,46 |
84 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
18 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5,2 |
3,46 |
84 |
30 |
50,8×26,58×8,38 (c монтажными фланцами) |
|
LHF+ |
18 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
6 |
3 |
84 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
18 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
6 |
3 |
84 |
33 |
50,8×26,58×8,38 (c монтажными фланцами) |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
12 |
1,67 |
83 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
12 |
1,67 |
83 |
33 |
50,8×26,58×8,38 (c монтажными фланцами |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
15 |
1,34 |
85 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
15 |
1,34 |
85 |
33 |
50,8×26,58×8,38 (c монтажными фланцами |
|
LHF+ |
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±5 |
±1,5 |
81 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±5 |
±1,5 |
81 |
33 |
50,8×26,58×8,38 (c монтажными фланцами |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±12 |
±0,84 |
85 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±12 |
±0,84 |
85 |
33 |
50,8×26,58×8,38 (c монтажными фланцами |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±15 |
±0,67 |
86 |
29 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
LHF+ |
20 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
±15 |
±0,67 |
86 |
33 |
50,8×26,58×8,38 (c монтажными фланцами |
|
|
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5/±12 |
1,5/±0,312 |
78 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
|
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5/±12 |
1,5/±0,312 |
78 |
32 |
50,8×26,58×8,38 (c монтажными фланцами |
|
|
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5/±15 |
1,5/±0,25 |
78 |
30 |
36,96×26,58×8,38 (без монтажных фланцев) |
|
|
15 |
15–50, допускаются выбросы напряжения до 80 В длительностью 1 с |
5/±15 |
1,5/±0,25 |
78 |
32 |
50,8×26,58×8,38 (c монтажными фланцами |
Для получения дополнительной информации по продукции XMTI обращайтесь по электронной почте info@prochip.ru.
