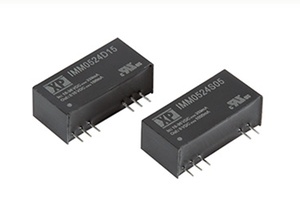

Представляем последние дополненее к ряду DC/DC-преобразователей компании XP Power для медицинской аппаратуры — серию IMM05, в которую входят модули мощностью 5 Вт со стабилизированным выходным напряжением.
Модули смонтированы в компактном герметичном корпусе SIP9 с электрической прочностью изоляции 1500 В (переменный ток) при рабочем напряжении 250 В, с одним средством защиты пациента от поражения электрическим током (1 × MOPP), током утечки на пациента 1 мкА, требуемый для медицинских изделий типа BF и CF. Корпус в формате SIP9 занимает 35% площади печатной платы по сравнению с традиционными изделиями в корпусе DIP24.
Предлагаются модули для работы от сетей с тремя диапазонами входного напряжения: 4,5…9 В (номинальное значение 5 В), 9…18 В (номинальное значение напряжения 12 В), 18…36 В (номинальное напряжение 24 В). Четыре одноканальных модели обеспечивают выходные напряжения 3,3; 5; 12 и 15 В; две двухканальные модели обеспечивают выходные напряжения ±12 и ±15 В. Двухканальные модели к тому же могут быть использованы для формирования одноканального выхода с напряжением 24 и 30 В. Все версии содержат вход дистанционного включения/выключения.
Преобразователи характеризуются высокой удельной мощностью 28 Вт/дюйм3 при типовом входном токе в дежурном режиме 2,5 мА. Они снабжены защитой от короткого замыкания и перегрузки по току. Отвод тепла осуществляется конвекцией между поверхностью корпуса и окружающей средой, работают устройства в диапазоне температур –20…+100ºC, полная мощность в нагрузке обеспечивается при температуре до + 60ºC.
Пластиковый корпус формата SIP9 герметизирован эпоксидным компаундом класса возгораемости UL94V-0, габаритные размеры корпуса 26 × 9,3 × 12,5 мм.
При рабочем напряжении 250 В переменного тока электрическая прочность изоляции между первичной и вторичной цепью составляет 1500 В (действующее значение).
Модули серии IMM05 соответствуют требованиям следующих стандартов безопасности:
— IEC/EN60601-1, CAN/CSA C22.2 No. 60601-1, ANSI/AMMI ES60601-1;
— EN55011 Class B (уровень генерируемых кондуктивных помех и помех излучения) при установленном минимальном количестве внешних фильтрующих компонентов;
— EN60601-1-2 2015, EN61000-4-2,3,4,5,6,8 (стойкость к внешним электромагнитным помехам с внешними компонентами).
Значение MTBF 630 000 ч рассчитано по стандарту MIL-HDBK-217F при условии эксплуатации в стационарном наземном оборудовании при температуре +25ºC.
Новая серия IMM05 подходит для широкого ряда медицинских применений, в которых от оборудования требуется низкая потребляемая мощность.
Корпус SIP9 обеспечивает существенное преимущество по сравнению с корпусом DIP24, в котором размещаются конкуренты — преобразователи для медицинского оборудования большего формата мощностью 5 Вт. По сравнению с двухваттными моделями серии IMM02, устройства серии IMM05 обеспечивают в два раза больше мощность, а стоят при этом всего на 50% дороже.
Основные характеристики серии IMM05:
- одно- и двухканальные модели с выходными напряжениями от 3,3 до 15В;
- кратность диапазона перекрытия входного напряжения: 2:1;
- диапазоны входного напряжения: 4,5…9 В; 9…18 В; 18…36 В;
- формат корпуса SIP9;
- электрическая прочность изоляции вход-выход 1500 В; одно средство защиты пациента (1× MOPP);
- ток утечки на пациента 2 мкА;
- удельная мощность 28 В/дюйм3;
- высокий КПД до 83%;
- защита от короткого замыкания и перегрузки;
- дистанционное включение/выключение;
- диапазон рабочей температуры от – 20 до +100ºC;
- полная мощность обеспечивается до температуры +60ºC;
- MTBF 630 000 ч, рассчитан по MIL-HFBK-217F для температуры +25ºC, при эксплуатации в стационарном наземном оборудовании;
- гарантия три года.
