Серия QHL

Характеристики

  • Диапазон входного напряжения 200 - 425 В
  • Одноканальные модели
  • Стандартный форм-фактор Full Brick
  • Диапазон рабочих темпсратур от -40 °C до +85 °C
  • Электрическая изоляция 3000 VAC
  • Регулировка выходного напряжния от -40% до +10% от номинального значения
  • Дистанционное включение/выключение
  • Функция распределения тока между модулями при параллельном включении и сигналы состояния выходного напряжения
  • Гарантия 3 года

150-, 300-, 600- и 750- Вт преобразователи с высоким входным напряжением

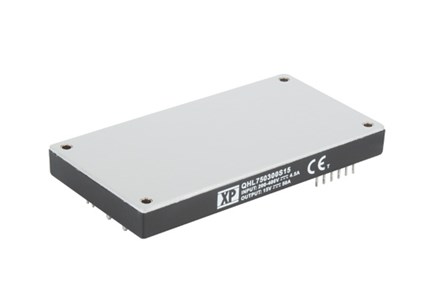

Серия QHL включает 150/300/650/750 – ваттные модели  DC/DC– преобразователей и  предназначены  для работы от сетей постоянного напряжения с номинальным напряжением  300 В.  Модули выполнены в стандартных корпусах  форм-фактора “full brick” с размерами 116,8 × 61 × 12,7 мм. Преобразователи характеризуются высоким значением КПД от 89 до 92% и  сертифицированы для работы в телекоммуникационном и промышленном оборудовании.

Диапазон входного напряжения для моделей ряда QHL600 от 180 до 425 В, а для ряда QHL750 — от 200 до 425 В, что является идеальным для применения в сетях переменного напряжения с входным корректором мощности и применениях с высоковольтными аккумуляторами, такие как электромобили.

Ряд QHL600 состоит из одноканальных моделей с выходными напряжениями 12, 24 и 48 В, тогда как в ряду QHL750 предлагаются шесть моделей с выходными напряжениями 12, 15, 24, 28, 36 и 48 В и дополнительным выходным каналом 10 В/20 мА. Выходное напряжение может подстраиваться в диапазоне от 60 до 110% от номинального значения внешним резистором, подключенным к специальному выводу.

Использование цепи обратной связи может компенсировать отклонение выходного напряжения в пределах 10%. Модули оснащены и другими сервисными функциями:  изолированный командный вход  дистанционного включения/выключения и сигнал состояния выходного напряжения (DC OK); равномерное распределение тока между модулями позволяет применять модули в системах с N+1- резервированием и параллельном включении. Надёжное функционирование модулей обеспечивает обширный комплекс защит — от превышения входного напряжения, пониженного входного напряжения, перенапряжения на выходе и ограничение тока нагрузки.

Использующие для отвода тепла  основание корпуса или радиатор модули имеют широкий диапазон рабочих температур корпуса от – 40 до +100ºC (модели ряда QHL600) и от  – 40 до +100ºC  для моделей  ряда QHL750. Электрическая прочность изоляции вход-выход составляет 3000 В (переменный ток); нестабильность по напряжению составляет ±0,2%, нестабильность по току ±0,5% при любых изменениях нагрузки.

Информация для заказа

Номер для заказа Наименование   Наличие на складе
QHL600300S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 180-425 В, выход 12В/50 A, КПД 89.5% под заказ
QHL600300S24 Преобразователь напряжения DC-DC, диапазон входного напряжения 180-425 В, выход 24В/25 A, КПД 90.5% под заказ
QHL600300S48 Преобразователь напряжения DC-DC, диапазон входного напряжения 180-425 В, выход 24В/25 A, КПД 90.5% под заказ
QHL750300S12 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 12В/62.5 A, КПД 89.5% под заказ
QHL750300S15 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 15В/50A, КПД 89% под заказ
QHL750300S24 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 24В/31,2A, КПД 90% под заказ
QHL750300S28 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 28В/26,7A, КПД 90,5% под заказ
QHL750300S36 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 36В/20,8A, КПД 90% под заказ
QHL750300S48 Преобразователь напряжения DC-DC, диапазон входного напряжения 200-425 В, выход 48В/15,6A, КПД 91% под заказ
