CH серия - Межплатные разъемы. Штыри
Миниатюрные разъемы типа плата - плата предназначены для коммутации печатных плат.
Тип монтажа DIP или SMT. Исполнение прямое или угловое. Число контактов таких соединителей может варьироваться от 2 до 90 шт.
Также варьируется высота стека соединителей.
Подробная техническая информация представлена в Техническоой документации.
Таблица 1. Классификация и основные параметры разъемов серии CH
| Серия | Количество контактов | Шаг | Характеристики | Описание |
| CH01 | 04 - 50 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, DIP и SMT монтаж |
| CH67 | 06 - 100 контактов | Шаг 1,27х 2,54 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, двухкорпусные, DIP монтаж |
| CH71 | 04 - 80 контактов | Шаг 2,00 |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые и угловые, DIP монтаж |
| CH72 | 08 - 50 контактов | Шаг 2,00 |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые и угловые, DIP монтаж |
| CH75 | 04 - 80 контактов | Шаг 2,00 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, двухкорпусные, DIP и SMT монтаж |
| CH84 | 06 - 60 контактов | Шаг 2,54 |
1 A 250V AC Рабочая температура -40… +105°C |
штыри двурядные, прямые и угловые, DIP монтаж |
| CH02 | 04 - 50 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, двухкорпусные, DIP и SMT монтаж |

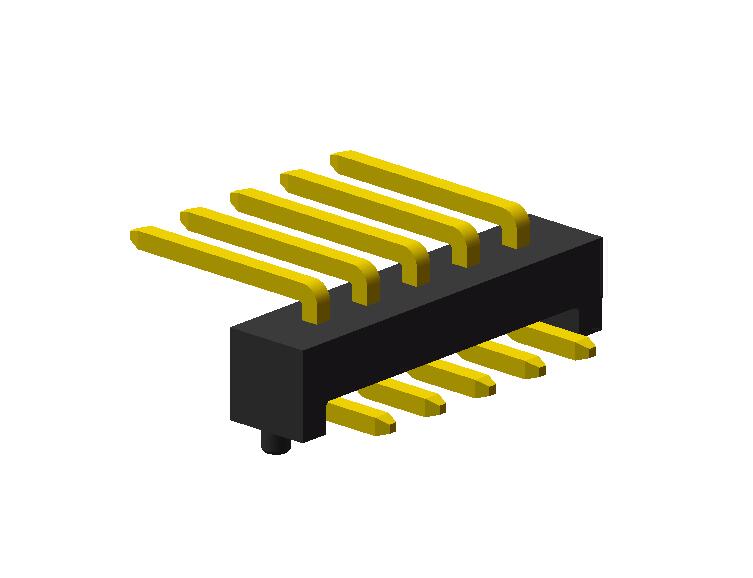

| СH17 | 05 контактов | Шаг 1,5 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, угловые |
| СH06 | 06,14,26 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, SMT монтаж |
| СH09 | 04 контакта | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, прямые |
| CH70 | 08-50 контактов | Шаг 2 мм |
2A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, угловые, SMT монтаж |
| CH85 | 04-80 контактов | Шаг 2,54 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, двухкорпусные, DIP и SMT монтаж |
| CH03 | 04 - 50 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, двухкорпусные, DIP и SMT монтаж |
| CH81 | 04 - 50 контактов | Шаг 2,54 мм |
2A 250V AC Рабочая температура -40… +85°C |
Штыри двурядные, прямые и угловые, DIP монтаж |
| CH87 | 6, 8, 10, 14, 16, 20, 24, 26, 30, 34, 40, 44, 50, 60, 64 контактов | Шаг 2,54 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые и угловые, DIP монтаж |
| CH88 | 10, 14, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64 контактов | Шаг 2,54 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе с защелками, прямые и угловые, DIP монтаж |
| CHС2 | 10 - 100 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе, прямые и угловые, DIP монтаж |
| CH11 | 02 - 40 контактов | Шаг 2,00 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, прямые, угловые, DIP и SMT монтаж |
| CH91 | 20 контактов | Шаг 2,00 мм |
1.0A 250V AC /DC Рабочая температура -40… +105°C |
Штыри двухрядные прямые |
| CH96 | 09 - 120 контактов | Шаг 2,54 x 2,54 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри трехрядные, прямые и угловые, DIP монтаж |
| CH21 | 02 - 40 контактов | Шаг 2,00 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, двухкорпусные, DIP и SMT монтаж |
| CH31 | 02 - 40 контактов | Шаг 2,54 мм |
3A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, SMT монтаж |
| CH34 | 02 - 40 контактов | Шаг 2,54 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри однорядные, двухкорпусные, DIP и SMT монтаж |
| CHC2 | От 10 – 100 контактов | Шаг 1,27 x 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые |
| CHС3 | 06 - 36 контактов | Шаг 0,8 x 1,5 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе, SMT монтаж |
| CHWG | 16, 24 контактов | Шаг 2,5 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе, угловые, DIP монтаж |
| CH52 | 06 - 100 контактов | Шаг 1,27 x 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые и угловые, DIP монтаж |
| CH53 | 06 - 100 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе, угловые, DIP монтаж |
| CH57 | 06 - 100 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, двухкорпусные, DIP и SMT монтаж |
| CH61 | 06 - 100 контактов | Шаг 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые и угловые, DIP и SMT монтаж |
| CH51 | 06 - 100 контактов | Шаг 1,27 x 1,27 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, прямые, угловые, DIP и SMT монтаж |
| CH74 | 06,08, 10, 12, 14, 16, 20, 22, 24, 26, 30, 32, 34, 36, 40, 44, 50, 60,64, 68 контактов | Шаг 2,00 x 2,00 мм |
1 A 250V AC Рабочая температура -40… +105°C |
Штыри двурядные, в корпусе, прямые и угловые, DIP монтаж |
